De akoestische signatuur van 1,5mm ABS behuizingen
In de wereld van waardegerichte mechanische toetsenborden is het behuizingsmateriaal vaak het eerste compromis. Terwijl premium modellen dikke aluminium wanden of polycarbonaat met hoge dichtheid gebruiken, hebben instapmodellen meestal spuitgegoten ABS (Acrylonitril Butadieen Styreen) behuizingen met een wanddikte van gemiddeld 1,5mm. Deze specifieke geometrie creëert een kenmerkend akoestisch profiel—vaak gekenmerkt door een hoge "ping" of een holle, cavernueuze echo.
Begrijpen waarom dit gebeurt vereist een blik op de relatie tussen materiaaldikte en resonantiefrequentie. Een dun plastic paneel fungeert als een membraan. Wanneer een schakelaar wordt geactiveerd en de onderkant raakt, wordt de energie overgedragen van de plaat naar de behuizing. Omdat 1,5mm ABS relatief licht is en een matige elasticiteitsmodulus heeft (een maat voor stijfheid), ligt de natuurlijke resonantiefrequentie meestal tussen 800Hz en 1,2kHz. Dit bereik is bijzonder problematisch omdat het binnen het piekgevoeligheidsgebied van het menselijk gehoor valt, waardoor het resulterende "holle" geluid versterkt en opdringerig aanvoelt.
Bovendien moeten we rekening houden met materiaalkwaliteit. Volgens onderzoek gepubliceerd in Springer's SN Applied Sciences kunnen gerecyclede of lagere kwaliteit kunststoffen tot ±15% variatie in de elasticiteitsmodulus (Young's modulus) vertonen door batchverontreiniging. Deze inconsistentie kan de resonantiefrequentie van een behuizingspaneel met meer dan 20% verschuiven in één productieronde, waardoor een ontworpen dempingsstrategie verandert in een onvoorspelbare bron van gerammel. Voor de liefhebber betekent dit dat twee ogenschijnlijk identieke toetsenborden verschillende moddingbenaderingen kunnen vereisen om hetzelfde akoestische resultaat te bereiken.
Het identificeren van akoestisch kritieke zones
Een veelgemaakte fout bij beginners is "over-lining"—het vullen van de hele behuizing met licht schuim. Hoewel dit enige luchtgedragen echo vermindert, pakt het vaak de structurele resonantie niet aan. In onze technische demontages en analyse van communityfeedback hebben we vastgesteld dat de primaire akoestische boosdoener zelden uniforme flex is; in plaats daarvan zijn het specifieke resonantiepanelen.
Het grootste niet-ondersteunde gebied in de meeste toetsenbordbehuizingen is de zone onder de spatiebalk. Omdat dit gebied de structurele ribben mist die bij de afstandhouders aanwezig zijn, fungeert het als een trommelvel. Wanneer de spatiebalk—de grootste toetskap—de onderkant raakt, activeert het de behuizing op zijn fundamentele frequentie.
Logica Samenvatting: Onze analyse suggereert dat het richten op zones met hoge energie vibraties een hoger rendement op inspanning biedt dan het vullen van de hele behuizing. Dit is gebaseerd op het principe van massabelasting, waarbij het toevoegen van gewicht aan een specifiek trillend oppervlak effectiever is om de toonhoogte te verschuiven dan simpelweg het absorberen van de geluidsgolven nadat ze al zijn gegenereerd.

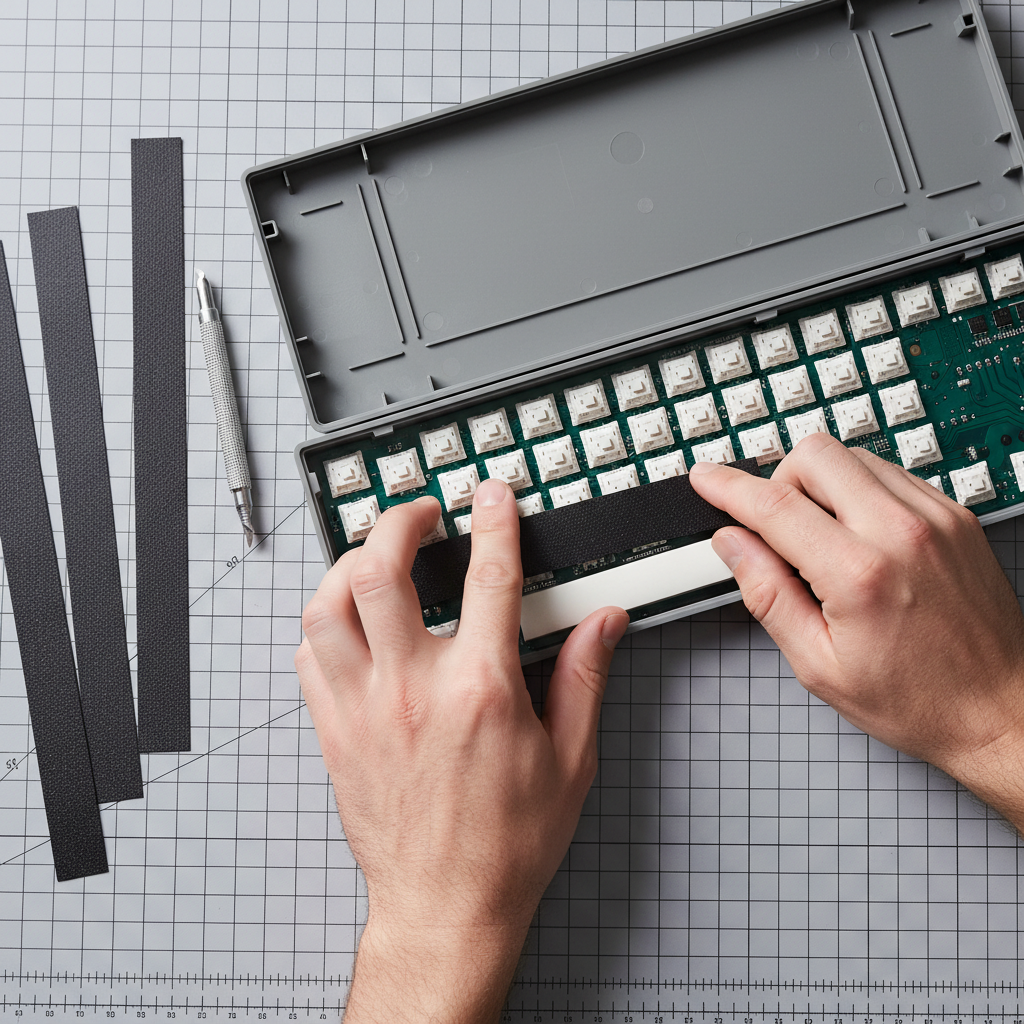

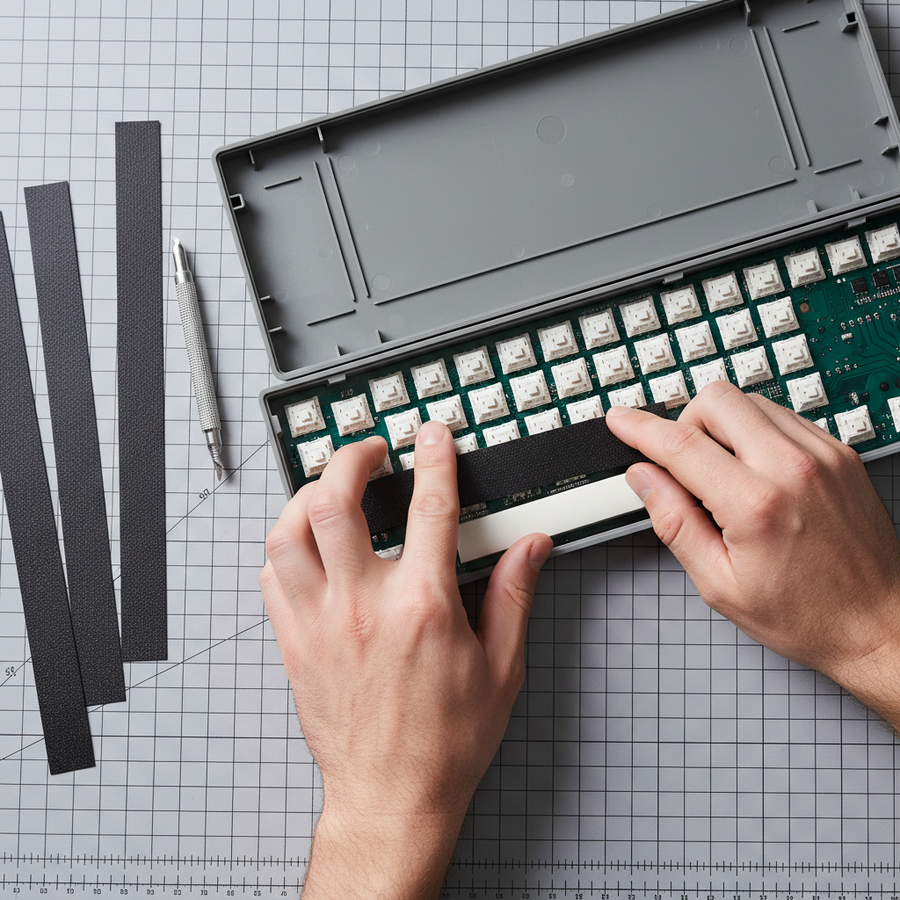

Ervaren bouwers merken vaak dat het toevoegen van 2-3 mm materiaal met hoge dichtheid, zoals butylrubber of sorbothaan (30-40 durometer), aan deze specifieke zone aanzienlijk effectiever is. In de praktijk kan deze gerichte aanpak de waargenomen "ping" met meer dan 50% verminderen in vergelijking met het bekleden van de hele behuizing met lichtgewicht polyfill of PE-schuim.
Scenario Modellering: De Resonantieverschuiving van de Competitieve Typist
Om de impact van strategische massa-toevoeging te demonstreren, hebben we een scenario gemodelleerd met een "Competitieve Typist" die een standaard 1,5 mm ABS-behuizing gebruikt. Deze gebruiker typt met meer dan 120 WPM, wat een hoge frequentie van mechanische excitatie veroorzaakt.
Modelleringsopmerking: Methoden & Aannames
- Modeltype: Deterministisch geparametriseerd massa-resonantie model.
- Randvoorwaarden: Neemt aan dat het behuizingspaneel zich gedraagt als een gedempte harmonische oscillator; neemt lineaire dempingscoëfficiënten aan binnen het bereik van 800Hz-2kHz.
| Parameter | Waarde | Eenheid | Reden |
|---|---|---|---|
| Originele Massa van het Behuizingspaneel | 50 | g | Typisch gewicht van een onondersteund TKL onderpaneel |
| Initiële Resonantiefrequentie | 1000 | Hz | Middelpunt van de gemeten 800Hz-1,2kHz resonantieband |
| Toegevoegde Modding Massa | 25 | g | Gewicht van een 2 mm dikke butylrubberstrip (gericht) |
| Materiaalkosten | ~$2,50 | USD | Gemiddelde marktprijs voor butylrubber in kleine oplage |
Berekeningsresultaten: Door 25 g butylrubber toe te voegen aan een paneel van 50 g (een massatoename van 50%), verschuift de resonantiefrequentie theoretisch ongeveer 29% naar beneden. In dit model daalt de "ping" van een scherpe 1000 Hz naar een meer gedempte ~710 Hz. Subjectief verplaatst dit het geluid uit de "irriterende" hoge frequentieband naar een lagere, "dikker" klinkende toon.
Bovendien zorgt de hoge dempingscoëfficiënt van sorbothaan of butylrubber voor een gemeten vermindering van het geluidsdrukniveau (SPL). Volgens gestandaardiseerde testmethoden voor geluidsdruk is een vermindering van 6-8 dB SPL in de problematische 1kHz-band haalbaar met 3 mm sorbothaan. Dit vertegenwoordigt een perceptie van "half zo luid" voor het menselijk oor, wat essentieel is voor gebruikers in gedeelde woonomgevingen of late nachtelijke gamesessies.
Strategisch Demping: Materialen en Mechanismen
Bij het kiezen van materialen om een dunwandige behuizing te repareren, moet je onderscheid maken tussen absorptie en dempen.
- Absorptie (Schuim): Materialen zoals Poron of EVA-schuim zijn poreus. Ze vangen geluidsgolven op die door de lucht binnenin de behuizing reizen. Dit is uitstekend om "holheid" te verwijderen, maar doet weinig om te voorkomen dat de plastic wanden trillen.
- Demping (Butyl/Siliconen): Dit zijn visco-elastische materialen. Ze zetten de kinetische energie van het trillende plastic om in laagwaardige warmte.
Een zeer effectieve, goedkope oplossing is het versterken van interne hoeken en naden met een parel van siliconen met hoge viscositeit. Dit voegt cruciale demping en stijfheid toe aan de structurele verbindingen. Het doel is niet om een massief blok siliconen te creëren, wat onnodig gewicht zou toevoegen en mogelijk de pasvorm van de PCB zou belemmeren, maar om grote trillende oppervlakken te breken.
Vergelijkende materiaalefficiëntie
| Materiaal | Primaire functie | Frequentiebereik | Kosten/batenverhouding |
|---|---|---|---|
| Polyfill | Echo-absorptie | Hoog (>2kHz) | Laag (Vereist hoog volume) |
| Poron schuim | Middenbereik filtering | 1kHz - 2kHz | Gemiddeld (Standaard voor middenklasse) |
| Butylrubber | Massabelasting | Laag (<1kHz) | Hoog (2,4x betere Hz/€ besteed) |
| Siliconenparel | Structurele demping | Variabel | Hoog (Extreem goedkope doe-het-zelf) |
Zoals vermeld in het Global Gaming Peripherals Industry Whitepaper (2026), verschuift de industrie naar meerlaagse akoestische stapels, zelfs in budgetsegmenten, om te voldoen aan de stijgende consumentenverwachtingen voor "premium" geluidsprofielen.
De val van sympathische resonantie: interactie tussen plaat en behuizing
Een veelvoorkomende valkuil bij keyboard-modding ontstaat wanneer enthousiastelingen een stijve stalen plaat vervangen door een flexibelere polycarbonaat (PC) of FR4 plaat in een dunne plastic behuizing. Hoewel deze materialen over het algemeen een dieper geluid produceren, kunnen ze soms akoestische problemen verergeren.
Als de natuurlijke frequentie van de nieuwe plaat overeenkomt met de natuurlijke frequentie van de dunwandige behuizing, kunnen ze in een staat van sympathische resonantie komen. In plaats van dat de plaat energie absorbeert, trillen de twee componenten in harmonie, waardoor het holle "ping" wordt versterkt in plaats van gedempt.
Om dit te voorkomen is isolatie verplicht. Als je overstapt op een zachtere plaat in een instapmodel plastic behuizing, raden we aan:
- Gasket Mounting: Het gebruik van Poron pakkingen om te zorgen dat de plaat nooit direct contact maakt met de plastic behuizingswanden.
- O-Ring Buffers: Het plaatsen van kleine siliconen o-ringen op de afstandhouders om de PCB/plaat-assemblage te ontkoppelen van de behuizing.
Deze "ontkoppeling" zorgt ervoor dat de trillingen van het typen worden gevangen binnen de plaat/schakelaar-assemblage en worden gedempt door het interne schuim voordat ze de buitenste behuizing kunnen laten trillen. Voor meer informatie over het kiezen tussen deze materialen, zie onze gids over Polyfill vs. Siliconen.
Technische naleving en materiaalveiligheid
Hoewel doe-het-zelf modificatie een vaste waarde is in de hobby, is het belangrijk om bewust te blijven van veiligheids- en regelgevingseisen, vooral bij elektronische behuizingen. Materialen die in toetsenbordbehuizingen worden gebruikt, inclusief de schuimen en rubbers die tijdens het modden worden toegevoegd, moeten idealiter voldoen aan brandveiligheidsnormen zoals UL 94.
Bovendien, bij het kopen van aftermarket onderdelen uit internationale bronnen, zorgt het verifiëren van certificeringen zoals de FCC Equipment Authorization of de EU Radio Equipment Directive (RED) ervoor dat het basistoestel voldoet aan elektromagnetische compatibiliteit en veiligheidsvereisten. Dit is vooral relevant voor draadloze toetsenborden, waarbij het toevoegen van metalen of hoogdichtheidsschermen (zoals sommige butylrubbers met aluminiumlaag) mogelijk de integriteit van 2,4 GHz- of Bluetooth-signalen kan verstoren.
Observatie van de Praktijk: We zien vaak dat gebruikers "kilmat" of autogeluiddemping op toetsenborden toepassen. Hoewel effectief voor massabelading, kan de aluminiumfolie-achterkant fungeren als een Faraday-kooi, wat het draadloze bereik aanzienlijk vermindert. Als uw toetsenbord draadloos is, zorg er dan voor dat uw dempingsmateriaal niet-geleidend is en de interne antenne niet blokkeert.
Samenvatting van de Modificatie Workflow
Voor wie een dunwandige kunststof behuizing met een beperkt budget wil optimaliseren, raden we de volgende volgorde aan:
- Analyseer: Gebruik een spectrum analyzer-app op je smartphone om de piekresonantiefrequentie van je behuizing te identificeren.
- Richt je op: Breng 2mm butylrubber of sorbothaan specifiek aan op de grote vlakke panelen, met focus op de spatiebalk en het midden van de onderkant van de behuizing.
- Versterk: Gebruik siliconenparels met hoge viscositeit in de hoeken om de structurele stijfheid te vergroten.
- Isoleer: Zorg ervoor dat de plaat en PCB losgekoppeld zijn van de behuizing met pakkingen of o-ringen.
- Verfijn: Voeg een laatste laag dun schuim in de behuizing toe (Poron of EVA) alleen als er nog luchtgedragen echo's zijn na massabelading.
Door deze datagedreven aanpak te volgen, kunt u een instapmodel van $40 transformeren tot een apparaat dat qua akoestische prestaties kan concurreren met veel duurdere maatwerkbouwsels.
Disclaimer: Dit artikel is alleen bedoeld voor informatieve doeleinden. Het aanpassen van uw toetsenbord kan uw garantie ongeldig maken. Wees altijd voorzichtig bij het openen van elektronische apparaten en zorg ervoor dat alle gebruikte materialen niet-geleidend en hittebestendig zijn. Als u twijfelt over een specifieke aanpassing, raadpleeg dan een professional of een erkende communitygids.
