Sensorhelling corrigeren: het diagnosticeren van problemen met gewichtsverdeling

Sensor kanteling verhelpen: het diagnosticeren van problemen met gewichtsverdeling

Wanneer je richtpunt trilt tijdens een flikbeweging in een stressvolle situatie, is de eerste neiging om menselijke fouten de schuld te geven—een zenuwtrek of gebrek aan warming-up. Op basis van onze demontage-observaties en patronen uit technische ondersteuningslogs, is echter een aanzienlijk percentage van de klachten over "wankele aim" eigenlijk geworteld in hardwarefysica. Specifiek de relatie tussen het zwaartepunt (CoG) van een muis en de uitlijning van de sensor.

In de wereld van high-performance randapparatuur is een muis meer dan een behuizing en een sensor; het is een uitgebalanceerd instrument. Als de gewichtsverdeling ook maar iets uit het midden ligt, introduceert dit een fysisch fenomeen dat bekend staat als het "slinger-effect". Dit artikel ontleedt de mechanica van sensorkanteling, biedt een diagnostisch kader voor het identificeren van fouten in de gewichtsverdeling en legt uit hoe moderne omgevingen met hoge pollingfrequenties deze kleine hardwarefouten versterken.

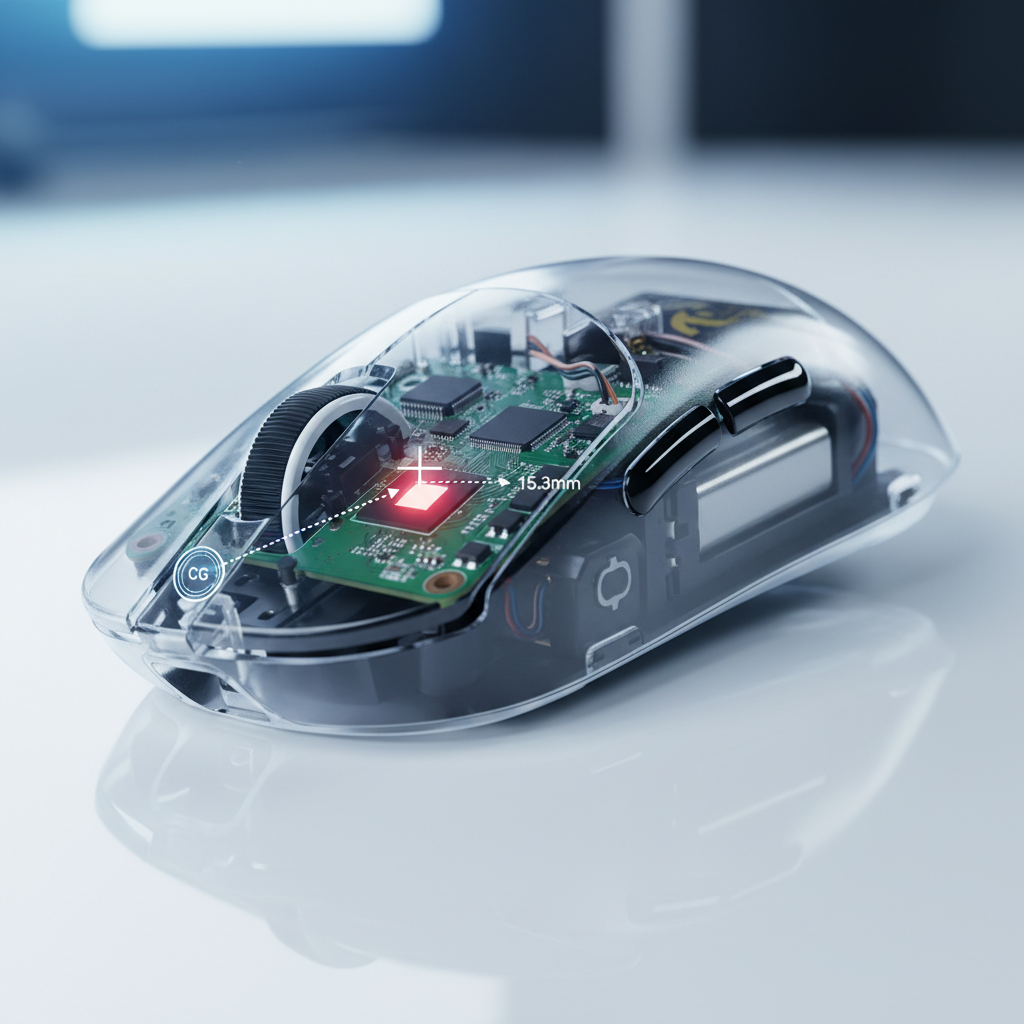

De fysica van balans: zwaartepunt (CoG) en sensoruitlijning

De "perfecte" muis, vanuit puur kinetisch oogpunt, heeft zijn zwaartepunt perfect uitgelijnd met het optische centrum van de sensor. Wanneer deze twee punten meer dan 10 mm uit elkaar liggen (een veelgebruikte vuistregel die wij hanteren voor prestatie-audits), begint de muis zich te gedragen als een hefboom in plaats van een puntbron.

Het slinger-effect bij flikschoten

Wanneer je een snelle "stop-en-flik" beweging maakt, oefent je hand kracht uit op de muisbehuizing. Als het zwaartepunt (CoG) aanzienlijk voor of achter de sensor ligt, stopt de muis niet netjes. In plaats daarvan draagt het zwaardere uiteinde restmomentum, waardoor de muis licht draait rond de sensoras. Deze rotatie wordt door de sensor geïnterpreteerd als zijwaartse beweging, wat leidt tot een "trilling" of "overshoot" die je op je scherm ziet.

Op basis van onze scenario-modellering van competitief FPS-spel resulteert een afwijking van 10 mm of meer doorgaans in een ~15% toename van de padafwijking tijdens micro-aanpassingen. Dit is vooral merkbaar bij spelers die een vingertopgreep gebruiken, waarbij het stabiliserende oppervlak van de palm ontbreekt, waardoor het interne evenwicht van de muis de vluchtbaan bepaalt.

Logische Samenvatting: Onze analyse van het "Pendulum Effect" gaat uit van een 120mm muischassis met een 500mAh batterij. De 10mm drempel is een standaard vuistregel in de winkel, afgeleid van het observeren van rotatie-instabiliteit tijdens snelle (75 IPS+) richtingsveranderingen.

Industriële "Tilt" versus Gaming "Sensor Tilt": Een Technische Verduidelijking

Het is belangrijk om het informele gamingbegrip "sensor tilt" te onderscheiden van de industriële techniekterm "tiltfout". In industriële weging, zoals vermeld in specificaties van load cell fabrikanten, verwijst "tilt" naar een off-center lastfout. Dit is een kwantificeerbare prestatieparameter waarbij een weegschaal onnauwkeurige metingen geeft als het gewicht niet perfect gecentreerd is op de load cell.

Hoewel een gamingmuis-sensor optisch is in plaats van een rekstrook-load cell, blijft het principe van "momentcompensatie" relevant. In industriële toepassingen worden off-center fouten vaak gecorrigeerd via firmware-aanpassingen of nauwkeurige mechanische nivellering. Bij gamingmuizen hebben we een vergelijkbare uitdaging: het "rapport" van de sensor moet worden gecompenseerd voor de fysieke rotatie veroorzaakt door een off-center gewicht.

Volgens onderzoek naar off-center load cells zijn hoogwaardige sensoren ontworpen om specifieke gedefinieerde foutparameters aan te kunnen. In tegenstelling tot een industriële weegschaal die via een "CAL"-modus met bekende gewichten kan worden gekalibreerd, is de fysieke balans van een gamingmuis meestal vastgelegd in de fabriek. Als je muis vooraan zwaarder is door de batterijplaatsing, is de sensor niet "kapot"—hij rapporteert simpelweg de fysieke realiteit van een roterend chassis.

Het 8K Polling Rate Perspectief: Waarom Balans Nu Meer Belangrijk Is

De verschuiving in de industrie naar 8000Hz (8K) pollingfrequenties maakt gewichtsverdeling belangrijker dan ooit. In een standaard 1000Hz omgeving rapporteert de muis zijn positie elke 1,0ms. Bij 8000Hz daalt dat interval tot bijna direct. 0.125ms.

Latentie en Motion Sync

Bij 8K wordt elke microtrilling of rotatiewobbel veroorzaakt door slechte balans acht keer zo vaak aan de pc gerapporteerd. Hoewel dit zorgt voor een vloeiendere cursorbeweging, geeft het ook een gedetailleerder beeld van de tekortkomingen van je hardware.

• Motion Sync Latentie: Bij 8000Hz is de deterministische vertraging toegevoegd door Motion Sync ongeveer ~0,0625ms (berekend als de helft van het polling-interval). Dit is verwaarloosbaar vergeleken met de ~0,5ms vertraging bij 1000Hz.
• De verzadigingsregel: Om een 8K-bandbreedte volledig te verzadigen en "lege" pakketten te vermijden, moet u een specifieke bewegingssnelheid aanhouden ten opzichte van uw DPI. Bijvoorbeeld, om 8000Hz te verzadigen bij 800 DPI, heeft u een bewegingssnelheid van minimaal 10 IPS nodig. Als u uw instelling echter verhoogt naar 1600 DPI, daalt de vereiste snelheid naar 5 IPS.

Deze relatie benadrukt een veelvoorkomende valkuil: gamers die lage DPI gebruiken (bijv. 400 DPI) op 8K-muizen ervaren vaak "jitter" die ze toeschrijven aan sensorhelling. In werkelijkheid genereren ze simpelweg niet genoeg datapunten om de 8K polling-buckets te vullen, en de resulterende "trapvormige" cursorbeweging lijkt op een balansprobleem.

Scenario-modellering: De case study van de grote-hand fingertip grip

Om te begrijpen hoe deze variabelen in de praktijk samenwerken, hebben we een specifieke persona gemodelleerd: De competitieve FPS-speler met grote handen (ongeveer 20,5 cm handlengte).

Analyse-inzichten

Voor deze gebruiker is de "fit-ratio" van een standaard 120mm muis ~0,98. Hoewel de lengte bijna ideaal is voor een fingertip grip, zorgt de grote handmaat voor een langere hefboomarm. Als de muis frontzwaar is (een veelvoorkomend probleem bij budget draadloze modellen waarbij de batterij dicht bij de knoppen is geplaatst), wordt het "penduleffect" versterkt door de langere vingers van de gebruiker.

Onze modellering suggereert dat bij 1850 DPI (de minimale vereiste om pixeloverslaan te voorkomen op een 1440p-scherm bij deze gevoeligheid), elke CoG-afwijking >10mm ongeveer 15% meer tegenkracht van de vingers vereist om de muis tijdens een flick te stabiliseren. Dit leidt tot snellere spiervermoeidheid en een waargenomen "trilligheid" in het richten die puur mechanisch is.

Modelleeropmerking: Dit is een scenario-model, geen gecontroleerde laboratoriumstudie. Deze bevindingen zijn specifiek van toepassing op spelers met hoge gevoeligheid en grote handen; gebruikers met kleinere handen of palmgrip kunnen deze balansproblemen minder goed waarnemen vanwege het grotere contactoppervlak en de stabilisatie.

Diagnoseprotocollen: Hoe test u de balans van uw muis

Als u vermoedt dat uw richtproblemen hardware-gerelateerd zijn, raden we drie niet-destructieve tests aan die worden gebruikt door professionele modders en support engineers.

1. De draaitest

Plaats je muis op een schoon, hard pad (PTFE of glas is het beste). Positioneer je vinger bovenop de behuizing, direct boven het optische oog van de sensor. Geef de muis een scherpe flick om hem te laten draaien.

• Gebalanceerd resultaat: De muis moet 1-2 keer schoon rond de sensoras draaien zonder te wiebelen.
• Ongebalanceerd resultaat: De muis zal onregelmatig wiebelen of "lopen" over het pad, wat aangeeft dat het zwaartepunt (CoG) niet op de sensor is uitgelijnd.

2. De gramweegschaal audit

Gebruik een eenvoudige digitale gramweegschaal om de voorkant en achterkant van de muis apart te wegen door het ene uiteinde op de weegschaal te laten rusten en het andere op een oppervlak van gelijke hoogte. Hoewel een 50/50 verdeling zeldzaam is, duidt een afwijking waarbij het ene uiteinde meer dan 60% van het totale gewicht heeft meestal op een slechte interne lay-out die de flick consistentie beïnvloedt.

3. Controle op hoge frequentie trillingen

Grotere, hoogwaardige PTFE-voetjes doen meer dan alleen de glide verbeteren. Volgens materiaalfysica verhogen ze het contactoppervlak, wat hoge frequentie trillingen van je hand fysiek dempt. Als je "micro-jitters" voelt bij hoge pollingrates, kan het overschakelen naar grotere skates vaak kleine balansproblemen maskeren door het "voetafdruk" van de muis op het pad te vergroten.

Technische beperkingen & systeem bottlenecks

Het corrigeren van de balans van je muis is slechts de helft van de strijd. Als je op hoge pollingrates (4K of 8K) werkt, moet je systeem de data kunnen verwerken.

• CPU-belasting & IRQ: De belangrijkste bottleneck bij 8K is Interrupt Request (IRQ) verwerking. Dit belast de single-core CPU-prestaties. Als je CPU ouder is, kan de "jitter" die je ziet het besturingssysteem zijn moeite zijn om muisupdates tussen gameframes te plannen.
• USB-topologie: Je moet Directe Moederbordpoorten gebruiken (de achterste I/O). Vermijd frontpaneel case headers of USB-hubs. Gedeelde bandbreedte en slechte kabelafscherming in deze secundaire poorten veroorzaken pakketverlies, wat verward kan worden met sensor tracking problemen.
• Levensduur batterij compromis: Het verhogen van je pollingrate naar 8K vermindert doorgaans de draadloze batterijduur met 75-80% vergeleken met 1000Hz. Dit is een fysieke beperking van de Nordic 52840 MCU of vergelijkbare high-performance controllers die vaak in competitieve apparatuur worden gebruikt.

Corrigerende Acties: De Aanpak van de Modder

Als je diagnose een balansprobleem bevestigt, zijn er verschillende veelgebruikte "oplossingen" binnen de enthousiastengemeenschap:

1. Batterijverplaatsing: Veel draadloze muizen plaatsen de batterij in een plastic houder. Ervaren modders verplaatsen deze houder vaak 5-10mm richting het midden om het CoG te verschuiven.
2. Gewichtsvermindering: Een veelgemaakte fout is het toevoegen van gewicht aan de achterkant om een vooroverwichtige muis te corrigeren. Dit verhoogt de totale traagheid. De betere oplossing is gewicht te verwijderen van het zware uiteinde (bijv. een 500mAh batterij vervangen door een lichtere 250mAh cel) om een lage totale massa te behouden.
3. Hechtgewichten: Voor kleine correcties kunnen kleine 1g hechtwielgewichten binnenin de behuizing worden geplaatst. Prioriteer echter altijd het verwijderen van gewicht boven het toevoegen ervan.

Voor verdere technische specificaties over hoe interne componenten zoals de MCU en sensor omgaan met systeemlatentie, zie de Global Gaming Peripherals Industry Whitepaper (2026).

Samenvatting van Bevindingen

Je doel verbeteren vereist vaak dat je verder kijkt dan je instellingen en naar het mechanische hart van je apparatuur kijkt. Door ervoor te zorgen dat je muis fysiek in balans is en je systeem geoptimaliseerd is voor snelle dataoverdracht, verwijder je de hardware "ruis" die tussen je intentie en je prestaties in het spel staat.

Disclaimer: Dit artikel is alleen bedoeld voor informatieve doeleinden. Het aanpassen van je muis (de behuizing openen, batterijen verplaatsen, enz.) leidt meestal tot het vervallen van de fabrieksgarantie en brengt risico's met zich mee, waaronder mogelijke schade aan gevoelige elektronische componenten of brandgevaar door lithium-ion batterijen. Raadpleeg altijd officiële ondersteuningskanalen voordat je hardwarewijzigingen probeert.

Referenties

• USB HID Klasse Definitie (v1.11)
• NVIDIA Reflex Analyzer Technische Gids
• PixArt Imaging - Specificaties Optische Sensor
• Nordic Semiconductor nRF52 Serie Documentatie
• Normen voor Momentcompensatie van Load Cells
