Moderne optische sensoren zijn wonderen van micro-engineering, in staat om duizenden oppervlaktebeelden per seconde vast te leggen om fysieke beweging om te zetten in digitale precisie. Echter, zelfs de meest geavanceerde sensoren, zoals de PixArt PAW3395 of de high-performance PAW3950MAX, opereren niet in een vacuüm. Hun effectiviteit is fundamenteel verbonden met het oppervlak dat ze navigeren. Oppervlaktekalibratie is het proces van het optimaliseren van de werking van een sensor voor de specifieke textuur, reflectiviteit en weving van een muismat. Zonder deze afstemming kunnen gamers "jitter" ervaren—micro-stotteren veroorzaakt door de sensor die oppervlakte-onregelmatigheden verkeerd interpreteert—of inconsistente lift-off afstand (LOD).
Executive Summary: Kalibratie in een Oogopslag
- Primaire Doel: "Jitter" elimineren door de weefpatronen van het muismat in kaart te brengen.
- Aanbevolen DPI: Minimum 1.150 DPI voor 1440p-displays om 1:1 invoergranulariteit te behouden.
- 8K Polling Vereiste: Moet minimaal 10 IPS bij 800 DPI behouden om een 8000Hz-signaal te verzadigen.
- LOD Verificatie: Gebruik de "CD Test" (standaard 1,2 mm dikte) om de software-instellingen te verifiëren.
- Snelle Checklist: Schoon oppervlak → Circulaire kalibratiebeweging → Handmatige LOD-test → Achterste I/O-verbinding.
Zoals benadrukt in de Global Gaming Peripherals Industry Whitepaper (2026), verschuift de industrie naar "oppervlakte-bewuste" firmware die dynamisch de verlichting en framerates aanpast op basis van het tracking-substraat. Specifiek merkt Sectie 4.2 van het whitepaper op dat adaptieve framerate-logica de invoervertraging met tot 15% kan verminderen op niet-uniforme textielen. Voor de DIY-georiënteerde gamer is het begrijpen van de mechanica van deze interactie het verschil tussen een ruwe hardware-specificatie en de prestaties in de echte wereld.
Het Mechanisme van Optische Tracking en Oppervlakte-interactie
Optische sensoren functioneren als hogesnelheidscamera's. Ze verlichten het oppervlak met een LED of laser en vangen het gereflecteerde licht op via een lens. De interne Digitale Signaalprocessor (DSP) analyseert vervolgens de verschillen tussen opeenvolgende beelden om de richting en afstand van beweging te berekenen.
Wanneer een sensor over een standaard stoffen pad beweegt, "ziet" het de schaduwen die door de stofweving worden geworpen. Als de weving onregelmatig is of het pad vuil is, kan de DSP moeite hebben om consistente referentiepunten te vinden, wat leidt tot trackingfouten. Oppervlaktekalibratie verlicht dit door de sensor in staat te stellen de specifieke kenmerken van het pad te "in kaart te brengen", waarbij de interne versterking en gevoeligheid worden aangepast om uitschieters in de oppervlaktegegevens te negeren.
Materiaal Dynamiek: Stof vs. Hard vs. Glasoppervlakken
De trackingomgeving varieert aanzienlijk tussen verschillende materialen. Elk vereist een unieke benadering van sensorafstemming.
1. Stof en Hybride Pads
Stofpads blijven de standaard voor tactische FPS-spelletjes vanwege hun hoge wrijving en stopkracht. De textiele weving is echter van nature niet-uniform. Op gecoate stofpads is kalibratie zeer effectief in het verminderen van jitter veroorzaakt door onregelmatige weefpatronen. Door de sensor te trainen op de specifieke "vingerafdruk" van de weving, kan de firmware ruis filteren die anders zou verschijnen als een schokkende cursor.
2. Harde en Koolstofvezel Pads
Harde oppervlakken, waaronder echte droge koolstofvezel, bieden een getextureerd oppervlak met gebalanceerde wrijving. Deze materialen bieden over het algemeen bijna uniforme tracking langs de X- en Y-assen. Volgens de USB HID Class Definitie (HID 1.11), hangt het handhaven van een stabiele rapportagesnelheid sterk af van het vermogen van de sensor om hoge "oppervlaktekwaliteit" (SQUAL) scores te behouden. Harde pads leveren doorgaans hogere SQUAL-scores op dan stof vanwege hun structurele stijfheid en voorspelbare speculaire reflectie.
3. Geharde Glazen Pads
Glasoppervlakken vormen een unieke uitdaging. Hoewel ze ultra-glad zijn, hebben veel sensoren moeite met het gebrek aan micro-textuur op puur glas. Geavanceerde glazen pads maken gebruik van nano-micro-geëtste texturen om de nodige feedback voor de sensor te bieden. Een veelvoorkomende valkuil op glas is dat kalibratie soms negatieve versnelling kan introduceren als de firmware niet is geoptimaliseerd voor dergelijke lage-wrijving, hoge-reflectiviteit omgevingen.
| Oppervlaktetype | Textuuruniformiteit | Kalibratiebehoefte | Primaire Risico |
|---|---|---|---|
| Standaard Stof | Gemiddeld | Hoog | Weef-geïnduceerde jitter |
| Hybride/Gecoat | Laag | Essentieel | Inconsistente X/Y wrijving |
| Koolstofvezel | Hoog | Aanbevolen | Sensorverzadiging |
| Gehard Glas | Zeer hoog | Optioneel/Gespecialiseerd | Negatieve versnelling |
Prestatiemetrics: LOD en Polling Rate Afhankelijkheden
Oppervlaktekalibratie is onlosmakelijk verbonden met twee kritieke prestatiemetrics: Lift-Off Distance (LOD) en Polling Rate.
Begrijpen van Lift-Off Distance (LOD)

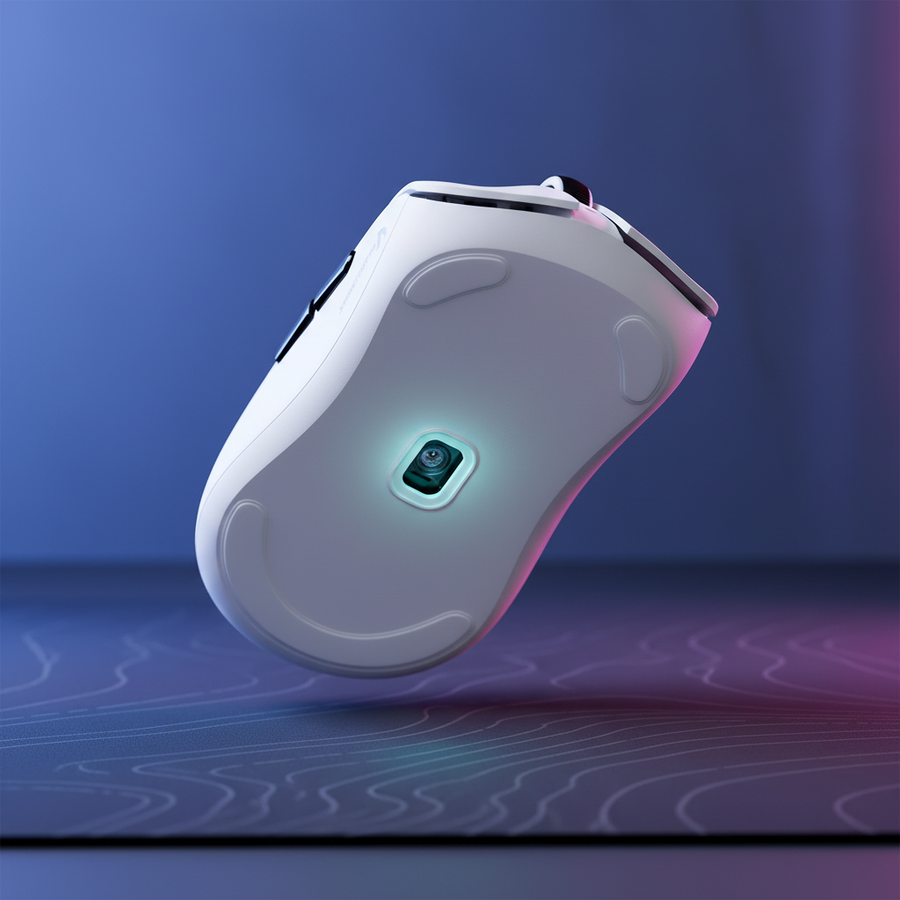

LOD is de hoogte waarop de sensor stopt met volgen wanneer de muis wordt opgetild. Voor spelers met een lage gevoeligheid die vaak hun muispositie "resetten", is een lage LOD (typisch <1,0 mm) van vitaal belang om onbedoelde cursorbeweging tijdens het optillen te voorkomen. Volgens onderzoek naar Muis Lift-Off Distance (LOD), wordt het vermogen van de sensor om een consistente LOD te behouden rechtstreeks beïnvloed door de reflectiviteit van het oppervlak.
Verificatiemethode (De CD Test): Om je LOD te verifiëren, plaats je een standaard Compact Disc (1,2mm dikte) onder de achterkant van de muis. Als de sensor nog steeds volgt, is je LOD hoger dan 1,2mm. Calibratie stelt de sensor in staat om zijn "afsluitdrempel" te normaliseren, ongeacht of deze op een donkere, lichtabsorberende stof of een heldere, reflecterende harde pad staat.
De 8000Hz (8K) Pollingknelpunt
Moderne high-spec muizen hebben vaak pollingfrequenties van 8000Hz, wat een responstijd van 0,125ms biedt. Om deze bandbreedte te verzadigen, moet de sensor echter extreem schone gegevens leveren.
De 8K Verzadigingsformule:
Om voldoende gegevenspunten te genereren voor een rapportfrequentie van 8000Hz, is de wiskundige vereiste:
Pollingfrequentie (Hz) / DPI = Vereiste Snelheid (IPS)
- Bij 800 DPI moet je de muis bewegen met 10 IPS (inches per seconde) om één telling per poll te geven.
- Bij 1600 DPI daalt de vereiste snelheid naar 5 IPS. Oppervlaktecalibratie zorgt ervoor dat de gegevens die tijdens deze bewegingen worden gegenereerd vrij zijn van "ruis", waardoor IRQ (Interrupt Request) verwerkingsknelpunten in de CPU worden voorkomen.
De DIY Optimalisatiegids: Stapsgewijze Calibratie
Om het potentieel van je hardware te maximaliseren, volg je deze gestructureerde calibratie workflow.
1. Oppervlakte Voorbereiding
- Maak de Pad Schoon: Zorg ervoor dat het trackinggebied vrij is van stof en oliën.
- Selecteer een Vers Sectie: Voer de routine uit op het meest gebruikte gebied van de pad om rekening te houden met kleine slijtage.
2. De Calibratie Routine
- Bewegingscontrole: Gebruik langzame, consistente, cirkelvormige bewegingen. Snelle bewegingen kunnen het mapping-algoritme verwarren.
- Dekking: Beweeg de muis in een figuur-acht patroon over de primaire gamingzone gedurende ten minste 10 seconden.
- LOD Aanpassing: Voer na calibratie de "CD Test" uit. Als het bij 1,2mm volgt, verlaag dan de LOD in de software naar de "Laag" of "1mm" instelling.
3. DPI Wiskunde voor Hoogwaardige Schermen
De nauwkeurigheid van tracking is ook een functie van de schermresolutie. Voor een competitieve speler op een 1440p (2560px breed) scherm, berekenen we de minimale DPI om "pixel overslaan" te voorkomen (waarbij een enkele beweging resulteert in een sprongetje van meerdere pixels). Met de formule (Horizontale Resolutie / Fysieke Muurruimte in Inches), wordt een minimum van 1.150 DPI aanbevolen voor gebruikers met een bereik van 2 inch "flikkeren" om sub-pixel granulariteit te behouden.
Scenario Analyse: Optimalisatie voor Verschillende Gebruikerspersona's
Scenario A: De Tactische FPS Pro (Stoffen Pad, Lage Sens)
- Strategie: Stel een lage LOD in (1mm). Voer agressieve oppervlaktecalibratie uit om de stofweving glad te strijken. Gebruik 1000Hz of 2000Hz polling om de batterijduur in balans te brengen met de responsiviteit.
Scenario B: De Tracking Specialist (Glazen Pad, Hoge Resolutie)
- Strategie: Gebruik een hogere DPI (1600+) om aan de resolutievereisten te voldoen en hogere polling rates te verzadigen. Op glas moet calibratie voorzichtig worden gebruikt; als negatieve versnelling optreedt, keer dan terug naar het "Standaard" hoge prestaties profiel van de sensor.
Energiebeheer en Technische Beperkingen
Hoge prestaties afstemming gaat gepaard met tastbare compromissen. Bij een polling rate van 4000Hz kan de totale systeemstroom (Sensor + MCU + RF) ongeveer bereiken 35-38mA.
Geschatte Batterijduur:
Voor een standaard 500mAh cel: 500mAh / 37.5mA = ~13.3 uur.
Dit vertegenwoordigt een significante vermindering vergeleken met de ~60+ uren die typisch zijn voor 1000Hz werking (die ~8mA verbruikt).
Bovendien, volgens de FCC Equipment Authorization richtlijnen voor 2.4GHz draadloze apparaten, is de signaalintegriteit zeer gevoelig voor interferentie. Gebruikers moeten hoge-polling ontvangers rechtstreeks aansluiten op de Achterste I/O poorten. Het gebruik van USB-hubs of frontpaneel headers kan pakketverlies introduceren, waardoor de voordelen van calibratie teniet worden gedaan.
Onderhoud en Langdurige Consistentie
- Vochtigheidseffecten: Op stoffen pads verandert vocht de wrijvingscoëfficiënt. Kalibreer opnieuw tijdens seizoensveranderingen als de tracking "modderig" aanvoelt.
- PTFE Voet Slijtage: Naarmate de muisvoeten slijten, verandert de afstand tot het oppervlak. Als je je skate vervangt, moet je de sensor opnieuw kalibreren.
- Sensorlens Reiniging: Gebruik perslucht om de sensor goed schoon te maken. Een enkel haar kan "spin-outs" veroorzaken die softwarecalibratie niet kan verhelpen.
Disclaimer: Dit artikel is alleen voor informatieve doeleinden. Prestatie resultaten kunnen variëren op basis van individuele hardwareconfiguraties, systeemsoftware en omgevingsomstandigheden. Kwantitatieve waarden zoals batterijduur en DPI-drempels zijn schattingen op basis van standaard laboratorium testomstandigheden (2.4GHz storingsvrije omgeving, 500mAh batterijcapaciteit).
