Macro Pad Integratie: Het Bouwen van een Modulaire 60% Gaming Setup

De Evolutie van de Modulaire Gaming Werkplek

De overgang van full-size (104-toetsen) randapparatuur naar compacte formaten is gedreven door een enkele prestatie-eis: het maximaliseren van het "muisoppervlak." Voor competitieve gamers, vooral degenen die lage DPI-instellingen gebruiken voor precisie in tactische shooters, is het 60% toetsenbordindeling een high-performance standaard geworden. Deze efficiëntie gaat echter ten koste van de toegewijde functierij, pijltjestoetsen en het numerieke toetsenblok.

De "modulaire 60%" opstelling lost deze functionele kloof op door een apart macro-paneel te introduceren. In tegenstelling tot een vast 100% toetsenbord stelt een modulaire opstelling de gebruiker in staat om de primaire alfanumerieke cluster los te koppelen van secundaire invoer. Deze structurele flexibiliteit maakt gespecialiseerde ergonomische configuraties mogelijk, zoals het plaatsen van het macro-paneel links van het toetsenbord om het muispad van de rechterhand volledig vrij te houden. Volgens het Global Gaming Peripherals Industry Whitepaper (2026) weerspiegelt de trend naar modulariteit een verschuiving van "hardware voor algemeen gebruik" naar "taakspecifieke optimalisatie."

Ergonomische Modellering: De Kosten van Gaming met Hoge Intensiteit

Hoewel modulaire opstellingen een betere bureaubenutting bieden, elimineren ze niet inherent de fysiologische risico's die gepaard gaan met gaming met hoge APM (Acties Per Minuut). Om de impact van deze opstelling op de distale bovenste extremiteiten te begrijpen, hebben we de Moore-Garg Spanningsindex (SI) toegepast op een typisch competitief game-scenario.

Scenario Analyse: De Competitieve Esports Werkbelasting

In onze modellering van een competitieve gamer (250 APM, 6-8 uur per dag), bereikte de berekende Spanningsindex (SI) 48, wat valt in de categorie Gevaarlijk. Ter context: een standaard kantoorwerkbelasting levert doorgaans een SI onder de 5 op. Deze hoge score is het resultaat van vermenigvuldigers voor intensiteit (de kracht die nodig is voor snelle toetsaanslagen) en frequentie (het enorme aantal inspanningen per minuut).

Modelleringsnotitie: Deze SI-score van 48 is een screeningsinstrument om het risico op aandoeningen van de distale bovenste extremiteit te identificeren. Het is geen medische diagnose. De gevaarlijke beoordeling suggereert dat gebruikers, zelfs met een geoptimaliseerde modulaire indeling, ergonomische interventies moeten toepassen—zoals het gebruik van een acryl polssteun—om langdurige belasting te verminderen.

Het voordeel van de linkerhand

Een van de belangrijkste ergonomische voordelen van een apart macro-pad is de mogelijkheid om de numerieke of macro-cluster aan de linkerkant van het bureau te plaatsen. Voor rechtshandige gamers voorkomt deze "Southpaw"-oriëntatie dat de rechter schouder te ver uitstrekt om een muis te bereiken voorbij een breed toetsenbord. Door het toetsenbord gecentreerd te houden en het macro-pad licht naar binnen te laten wijzen aan de linkerkant, behoudt de gebruiker een neutrale schouderbreedte, wat trapezius- en deltoïdevermoeidheid tijdens lange sessies vermindert.

Prestatie-engineering: Latentie en Actuatie

Voor prijsbewuste gamers is de keuze voor modulair vaak een afweging tussen gemak en pure prestaties. De integratie van Hall Effect (HE)-technologie in 60%-borden heeft het latentielandschap fundamenteel veranderd.

Hall Effect versus Mechanische Latentie

Traditionele mechanische schakelaars vertrouwen op fysiek contact en een "debounce"-periode—een vertraging (meestal ~5ms) die nodig is om het elektrische signaal te stabiliseren. Hall Effect-schakelaars gebruiken echter magnetische sensoren om de positie van de steel te detecteren. Dit maakt "Rapid Trigger"-functionaliteit mogelijk, waarbij de toets direct reset zodra deze begint te bewegen, ongeacht het vaste resetpunt.

Op basis van onze kinematische modellering van de vingerhefsnelheid (~150 mm/s) schatten we een ~7,7ms latentievoordeel voor Hall Effect-sets ten opzichte van traditionele mechanische.

• Mechanische Totale Latentie (~13,3ms): Omvat reistijd, een debouncevertraging van 5ms en een vaste resetafstand van 0,5mm.
• Hall Effect RT Latency (~5,7ms): Elimineert debounce en vermindert de resetafstand tot een dynamische 0,1ms.

Deze ~8ms delta is cruciaal in scenario's met hoge reflexen, zoals "counter-strafing" in tactische shooters, waarbij de snelheid van het resetten van de toets bepaalt hoe snel het personage van de speler tot stilstand komt om de vuurnauwkeurigheid te herstellen.

Pollingfrequenties en systeemknelpunten

Bij het integreren van high-spec randapparatuur, zoals apparaten die 8000Hz (8K) polling aankunnen, moeten gebruikers rekening houden met systeemniveaubeperkingen. Een pollingfrequentie van 8000Hz biedt een bijna directe interval van 0,125 ms, wat micro-stotteren aanzienlijk vermindert vergeleken met de 1,0 ms interval van standaard 1000Hz-apparaten.

Het verzadigen van deze bandbreedte vereist echter specifieke voorwaarden:

1. DPI- en IPS-synergie: Om 8000Hz stabiliteit te behouden, moeten de bewegingssnelheid en DPI voldoende zijn om data te genereren. Bijvoorbeeld, bij 1600 DPI is een bewegingssnelheid van 5 IPS (Inches Per Second) nodig om de 8K-bandbreedte te verzadigen. Bij 800 DPI verdubbelt de vereiste snelheid naar 10 IPS.
2. CPU-belasting: Het verwerken van 8.000 interrupts per seconde belast een enkele CPU-kern. Gebruikers met oudere processors kunnen "frame drops" of inconsistente invoer ervaren als het besturingssysteem deze interrupts niet efficiënt kan plannen.
3. USB-topologie: Apparaten moeten direct worden aangesloten op de achterste I/O-poorten van het moederbord. Het gebruik van niet-gevoede USB-hubs of frontpaneelheaders kan leiden tot pakketverlies en verhoogde jitter door gedeelde bandbreedte en slechte afscherming.

Software-ecosystemen: QMK/VIA versus eigen stuurprogramma's

Een veelvoorkomende zorg bij modulaire opstellingen is "software-zwelling"—de noodzaak om meerdere achtergrondprocessen voor verschillende apparaten te draaien. De enthusiastmarkt is echter grotendeels overgestapt op de open-source QMK (Quantum Mechanical Keyboard) en VIA ecosystemen.

Geïntegreerde webgebaseerde configuratie

Veel high-end 60%-borden en macro-pads ondersteunen nu VIA, een webgebaseerde interface die realtime toetshermapping mogelijk maakt zonder lokale software te installeren. Dit elimineert stuurprogramma-conflicten en zorgt ervoor dat macro's direct op het onboard geheugen van de hardware worden opgeslagen.

Veelvoorkomende configuratiefouten:

• Overcomplexiteit: Een veelgemaakte fout is het creëren van multi-layer macro-systemen die onmogelijk te onthouden zijn tijdens intensief gamen. Experts raden aan te beginnen met één "Gameprofiel" en de spierherinnering te beheersen voordat er lagen worden toegevoegd.
• Achtergrondconflicten: Als u eigen software gebruikt voor zowel een toetsenbord als een macro-pad, zorg er dan voor dat ze niet allebei proberen op te starten bij het opstarten. Het instellen van één op "Hardwaremodus" (waar instellingen op het apparaat worden opgeslagen en de software wordt gesloten) lost vaak intermitterende invoeruitval op.

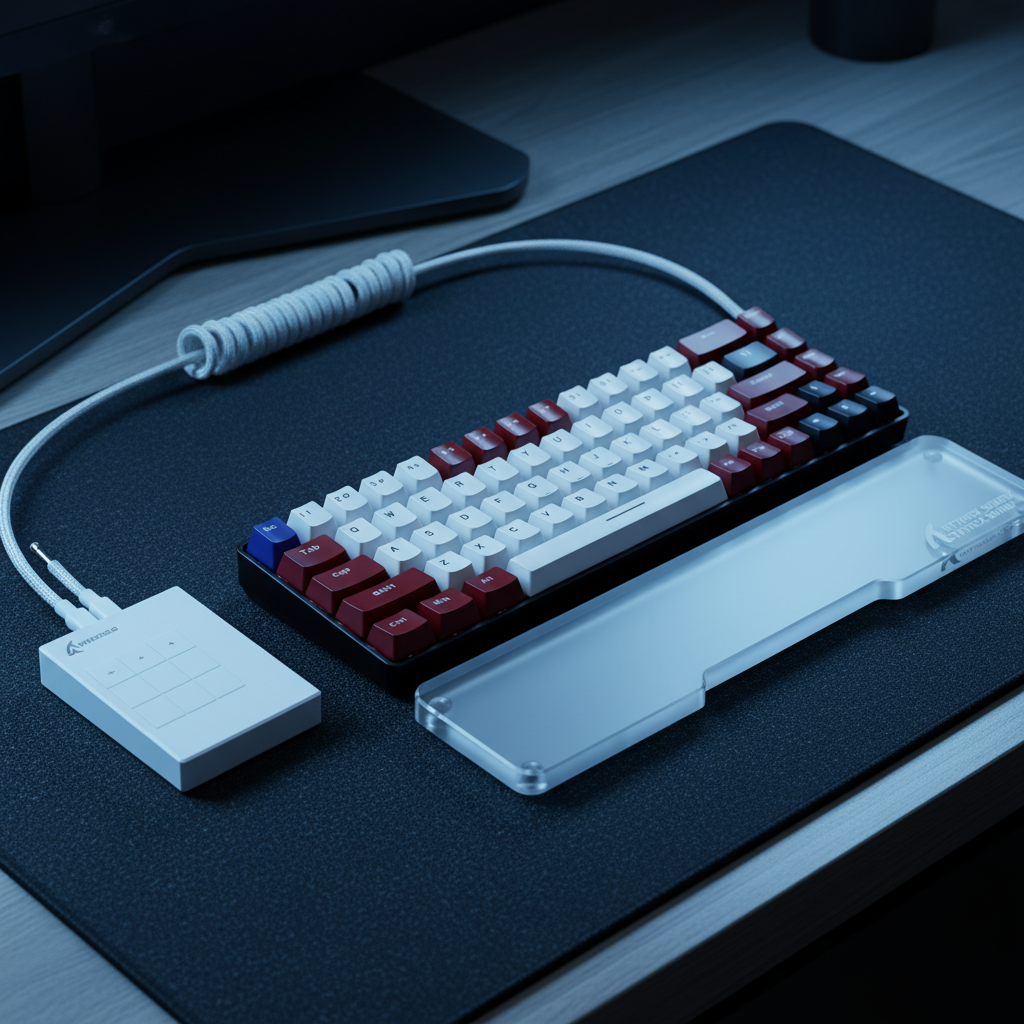

Fysieke Integratie en Kabelbeheer

De "modulaire mythe" is dat een 60% toetsenbord en een macro pad meer ruimte besparen dan een 75% toetsenbord. In werkelijkheid creëert een 60% bord (~29 cm breed) plus een 4x4 macro pad (~10 cm breed) een oppervlakte van ~39,5 cm, wat groter is dan een compact 75% bord (~32 cm). Het echte voordeel is niet de netto bespaarde ruimte, maar de modulaire plaatsing.

De "Schone Bureau" Opstelling

Om een professionele uitstraling te behouden met meerdere bedrade apparaten gebruiken liefhebbers vaak opgerolde aviator-kabels. Deze kabels hebben een afneembare metalen connector (meestal 4-pins of 5-pins) die snelle apparaatwisselingen mogelijk maakt en een gewogen anker op het bureau biedt.

Kabelrouting Heuristieken:

• Parallelle Routing: Leid de macro pad-kabel parallel aan de kabel van het primaire toetsenbord. Gebruik zelfklevende clips onder de rand van het bureau om te voorkomen dat de kabels in het bewegingspad van de muis komen.
• Gewogen Bungees: Voor het primaire toetsenbord kan een magnetische kabelbungee voorkomen dat de kabel "trekt" tijdens intensieve sessies, een fenomeen dat vaak wordt gevoeld als lichte weerstand wanneer de kabel blijft haken aan de rand van een bureau-mat.

Draadloze betrouwbaarheid en energiebeheer

Voor gebruikers die prioriteit geven aan een draadloze modulaire opstelling is het onderscheid tussen Bluetooth en 2,4GHz propriëtaire draadloze verbinding cruciaal. Bluetooth is geschikt voor productiviteit maar introduceert variabele latentie (vaak >10 ms) die ongeschikt is voor competitief gamen.

Draadloze Coexistentie

2,4GHz draadloos met een speciale USB-dongle kan een latentie van minder dan 5 ms bereiken. Het is echter gevoelig voor "draadloze coexistentie"-problemen. Interferentie van wifi-routers of andere 2,4GHz-apparaten kan pakketverlies veroorzaken.

• Pro Tip: Houd de draadloze dongle binnen 30-45 cm van het apparaat met een USB-verlengkabel. Dit maximaliseert de signaal-ruisverhouding (SNR).

Verwachtingen voor batterijduur

Hoge pollingfrequenties hebben een aanzienlijke invloed op de batterijduur. In ons 4K polling-scenario levert een typische 300mAh batterij ~13,4 uur continu gebruik op.

• 1000Hz: ~50-60 uur.
• 4000Hz: ~13-15 uur.
• 8000Hz: ~7-9 uur.

Voor een modulaire opstelling raden we een "Hybride Benadering" aan: houd het primaire 60% toetsenbord bedraad voor maximale betrouwbaarheid en 8K-prestaties, terwijl je het macro pad draadloos gebruikt voor flexibele positionering, aangezien macro-invoer zelden zo latentiegevoelig is als primaire bewegingsknoppen.

Naleving en Veiligheidsnormen

Bij het selecteren van modulaire componenten, vooral van challenger-merken, zorgt het verifiëren van technische naleving voor zowel prestaties als veiligheid.

• RF-naleving: Let op FCC ID (VS) of IC ID (Canada) markeringen. Deze certificeringen, doorzoekbaar via de FCC Apparatuur Autorisatie database, zorgen ervoor dat het draadloze signaal van het apparaat binnen wettelijke limieten blijft en geen storing veroorzaakt bij andere elektronica.
• Accuveiligheid: Draadloze componenten moeten voldoen aan UN 38.3 normen voor transport en veiligheid van lithiumbatterijen. Dit zorgt ervoor dat de cellen thermische cycli en fysieke schokken kunnen weerstaan zonder brandgevaar.
• Materiaalveiligheid: De RoHS Richtlijn (2011/65/EU) beperkt het gebruik van gevaarlijke stoffen zoals lood en cadmium in elektronische componenten, wat een basisvereiste is voor producten die in de Europese Unie worden verkocht.

Samenvattende Checklist voor Modulaire Integratie

Het bouwen van een modulaire setup is een proces van het balanceren van ergonomische gezondheid met technische prestaties. Gebruik de volgende checklist om je bouw te evalueren:

1. Plaatsing: Staat het macro pad links om de muisruimte te maximaliseren?
2. Actuatie: Maakt het primaire toetsenbord gebruik van Hall Effect schakelaars voor het ~8ms latentievoordeel?
3. Connectiviteit: Is het primaire bord aangesloten op een achterste moederbord I/O-poort voor stabiele IRQ-verwerking?
4. Software: Gebruik je VIA of QMK om conflicten met achtergrondsoftware te voorkomen?
5. Ergonomie: Heb je de setup gecombineerd met een stevige polssteun om de "Gevaarlijke" belastingindex van high-APM gaming aan te pakken?

Door het toetsenbord en macro pad als afzonderlijke hulpmiddelen te behandelen in plaats van als één vast blok, kunnen gamers een werkruimte creëren die zich aanpast aan hun specifieke fysiologische behoeften en prestatie doelen.

Disclaimer: Dit artikel is alleen bedoeld voor informatieve doeleinden. Ergonomische aanbevelingen zijn gebaseerd op algemene modellen en houden mogelijk geen rekening met individuele medische omstandigheden. Raadpleeg een gekwalificeerde ergonomiespecialist of zorgprofessional voor persoonlijk advies.

Referenties

• Wereldwijde Gaming Peripherals Industrie Whitepaper (2026)
• RTINGS - Methode voor Muisklik Latentie
• FCC Apparatuur Autorisatie Zoekfunctie
• Moore, J. S., & Garg, A. (1995). De Spanningindex
• USB-IF HID Klasse Definitie
