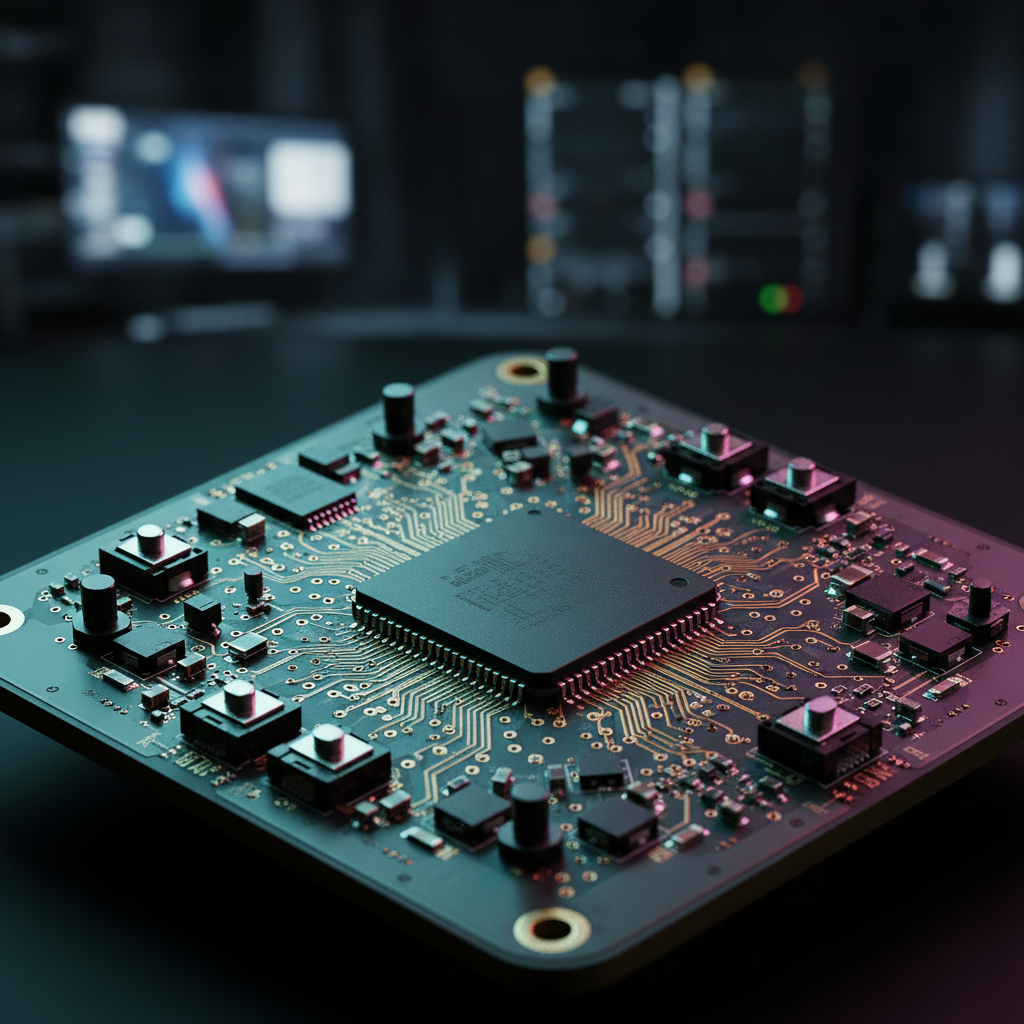

MCU Knelpunten: Hoe verwerkingskracht de kliklatentie beïnvloedt
In de zoektocht naar de laagst mogelijke inputlag richt de game-industrie zich vaak op sensorspecificaties en pollingfrequenties. Terwijl een high-performance sensor de ogen van een muis is, fungeert de Microcontroller Unit (MCU) als het brein. Dit onderdeel is verantwoordelijk voor elke cruciale stap tussen het fysiek activeren van een schakelaar en het data pakket dat bij je pc aankomt. Begrijpen hoe de MCU deze signalen verwerkt, verklaart waarom sommige apparaten "snappier" aanvoelen dan andere, zelfs als ze identieke sensoren gebruiken.
De overgang van 1.000Hz naar 8.000Hz pollingfrequenties heeft de prestatieknelpunten verlegd van de trackingcapaciteit van de sensor naar de verwerkingssnelheid van de MCU. Bij het analyseren van de elektronische pijplijn wordt duidelijk dat ruwe verwerkingskracht en firmwarevolwassenheid de ware bepalers zijn van het concurrentievoordeel in moderne gaming randapparatuur.
De Elektronische Pijplijn: Van Fysieke Klik tot USB-pakket
Kliklatentie is geen enkele waarde, maar de som van verschillende afzonderlijke fasen. Wanneer je een muisknop of een toetsenbordtoets indrukt, ondergaat het signaal een complexe reis:
- Fysieke Beweging: De tijd die het duurt voordat de schakelaarstempel het activeringspunt bereikt.
- Elektrisch Contact: De fysieke metalen contactpunten raken elkaar en vormen een elektrisch circuit.
- Debounce Logica: De MCU filtert "chatter" eruit—de snelle, onbedoelde elektrische aan/uit signalen die optreden tijdens een fysieke contactgebeurtenis.
- MCU Verwerking: De controller interpreteert het gedebounce signaal en bereidt een HID (Human Interface Device) rapport voor.
- USB Stack/Packetisatie: De data wordt in de USB-buffer geplaatst en wacht tot de pc het apparaat "pollt".
- Transmissie: De data reist via de kabel of draadloze verbinding naar het besturingssysteem.
Volgens de RTINGS Mouse Click Latency Methodologie is totale latentie een samenstelling van deze factoren. Hoewel gebruikers de fysieke beweging van een schakelaar niet gemakkelijk kunnen veranderen, zijn de debounce-logica en MCU-verwerking volledig afhankelijk van hardware- en firmware-engineering.
Debounce-logica: de verborgen bron van vertraging
Elke mechanische schakelaar heeft last van "bounce". Enkele milliseconden na contact is het elektrische signaal onstabiel. Zonder filtering zou een enkele klik als meerdere invoeren worden geregistreerd. Om dit te voorkomen, implementeren ingenieurs debounce-algoritmen.
Er zijn twee primaire benaderingen voor debounce-logica, elk met verschillende afwegingen voor latentie:
1. Polling-gebaseerde debounce
Bij deze traditionele methode controleert de MCU de status van de schakelaar op vaste intervallen. Als hij een "down"-status ziet, wacht hij een vooraf bepaalde "settling time" (bijv. 5 ms tot 10 ms) voordat hij de invoer bevestigt. Dit is veilig en voorkomt dubbelklikken, maar voegt een deterministische vertraging toe gelijk aan de settling time. Het instellen van een te conservatieve debounce-tijd is een veelgemaakte fout die merkbare vertraging toevoegt aan anders snelle hardware.
2. Interruptgestuurde debounce (Eager debounce)
Moderne high-performance controllers gebruiken vaak interrupts. Wanneer de schakelaarstatus verandert, activeert dit onmiddellijk een Interrupt Service Routine (ISR) in de MCU. De "eager"-benadering meldt de klik bij het allereerste elektrische signaal en negeert vervolgens de volgende "bounces" voor een bepaalde periode. Dit kan de latentie bijna tot nul reduceren, maar vereist extreem hoogwaardige schakelaars om per ongeluk dubbelklikken veroorzaakt door elektrische ruis te voorkomen.
Methodologie-opmerking (logische samenvatting): Onze analyse van debounce-latentie gaat uit van een standaard mechanische schakelaar met een chatter-venster van 2 ms tot 5 ms. We modelleren de "Eager"-benadering als het toevoegen van 0 ms debounce-vertraging, terwijl de "Deferred"-benadering een vertraging toevoegt gelijk aan het debounce-venster. Deze observaties zijn gebaseerd op veelvoorkomende patronen uit klantenservice en firmware-afstemming (geen gecontroleerde laboratoriumstudie).
De 8.000Hz-uitdaging: verwerkingsbelasting en IRQ-bottlenecks
De overstap naar 8.000Hz (8K) pollingfrequenties brengt een enorme toename van de datavolume met zich mee. Bij 1.000Hz heeft de MCU 1,0 ms om een pakket te verwerken. Bij 8.000Hz krimpt dat venster tot slechts 0.125ms.
Dit creëert een significante bottleneck in IRQ (Interrupt Request) verwerking. Elke keer dat de USB-controller het apparaat polst, moet de MCU stoppen met wat hij aan het doen is, de nieuwste sensor- en schakelgegevens verpakken en verzenden. Als de kloksnelheid van de MCU te laag is of de instructieset inefficiënt is, kan hij dit tempo niet bijhouden.
De Wiskunde van 8K Latentie
- 1.000Hz: 1,0 ms interval.
- 4.000Hz: 0,25 ms interval.
- 8.000Hz: 0,125 ms interval.
Een cruciaal technisch feit dat vaak verkeerd wordt begrepen, is de rol van Motion Sync. Bij 1.000Hz voegt Motion Sync doorgaans ~0,5 ms latentie toe om sensorgegevens af te stemmen op de USB-poll. Bij 8.000Hz wordt deze vertraging echter teruggebracht tot ~0,0625 ms. Het is technisch onjuist om 0,5 ms vertraging te noemen bij het bespreken van 8K-prestaties, omdat de intervallen aanzienlijk korter zijn.
Systeemwijd effect
De bottleneck zit niet alleen intern in de muis. Het verwerken van 8.000 rapporten per seconde legt een zware belasting op de CPU van de pc, specifiek op één enkele kern. Dit kan leiden tot micro-stutters in games als de OS-planning niet geoptimaliseerd is. Bovendien daalt volgens het Global Gaming Peripherals Industry Whitepaper (2026) de batterijduur van draadloze apparaten meestal met 75-80% bij het overschakelen van 1.000Hz naar 8.000Hz, omdat de MCU in een hoog energieverbruikende staat blijft om de constante IRQ-belasting te verwerken.
Hardwarebeperkingen: thermische throttling en jitter
Niet alle MCU's zijn gelijk. Controllers in het budgetsegment gebruiken vaak 8-bit architecturen of lagere kloksnelheden. Onder de zware belasting van hoge frequentie polling kunnen deze chips thermische throttling of variabele latentie ervaren.
Variabele latentie (jitter)
Consistentie is belangrijker dan ruwe snelheid. Als een MCU 0,1 ms nodig heeft om één pakket te verwerken en 0,4 ms voor het volgende, veroorzaakt dit "jitter". Deze inconsistentie kan schadelijker zijn voor de precisie dan een iets hogere maar consistente latentie. High-end MCU's, zoals die gebaseerd op de ARM Cortex-M architectuur (bijv. Nordic 52840), bieden meer deterministische taakplanning, wat essentieel is voor het behouden van een stabiel 8K-signaal.
USB-topologie en bandbreedte
De MCU moet ook concurreren om USB-bandbreedte. Voor echt setups met lage latentie kan het ervoor zorgen dat de toetsenbord- en muis-MCU's niet concurreren om dezelfde USB-controller op het moederbord een meer tastbare verbetering opleveren dan kleine aanpassingen in de debounce-instellingen. We raden ten strengste af om USB-hubs of frontpaneel case-headers te gebruiken voor 8K-apparaten, omdat gedeelde bandbreedte en slechte afscherming vaak leiden tot pakketverlies.
Naleving, veiligheid en firmware-volwassenheid
Een krachtige MCU is nutteloos zonder volwassen firmware. We zien vaak hardware die er op papier geweldig uitziet, maar last heeft van "haperingen" of "verbindingen die wegvallen" door niet-geoptimaliseerde code.
Regelgevende normen
Draadloze prestaties zijn ook een kwestie van naleving van regelgeving. Apparaten moeten voldoen aan de FCC Equipment Authorization in de VS en de EU-richtlijn voor radioapparatuur (RED) in Europa. Deze normen zorgen ervoor dat draadloze signalen met hoge frequentie geen storing veroorzaken bij andere elektronica. Een slecht ontworpen MCU/firmware-combinatie kan deze EMC (elektromagnetische compatibiliteit) tests niet doorstaan, wat leidt tot onstabiele prestaties in omgevingen met veel draadloze apparaten.
De valkuil van het "dubbelklikken"
Aggressieve firmware-afstemming om "laagste latentie" te bereiken is een veelvoorkomende oorzaak van RMAs. Als het debounce-venster te strak wordt ingesteld om een marketingclaim van 1 ms na te jagen, kan het apparaat binnen enkele weken dubbelklikken beginnen te vertonen naarmate de mechanische schakelaars verouderen en hun bounce-eigenschappen veranderen. Gebalanceerde engineering geeft prioriteit aan een "veilige" minimumwaarde die rekening houdt met slijtage van de schakelaars gedurende de levensduur van het product.
Besluitvormingskader: Evaluatie van MCU-prestaties
Bij het kiezen van high-performance apparatuur kijk je verder dan het sensormodel. Gebruik deze vergelijkingstabel om te begrijpen hoe verschillende niveaus van MCU en firmware-implementatie je ervaring beïnvloeden.
| Kenmerk | Waarde-niveau MCU | Prestatie-niveau MCU | Pro-niveau (8K-capabel) |
|---|---|---|---|
| Architectuur | 8-bit / Lage klokfrequentie | 32-bit ARM Cortex | High-Clock ARM / Eigen technologie |
| Debounce | Vast (conservatief) | Instelbaar (software) | Dynamische / optische ondersteuning |
| Pollingstabiliteit | Hoge jitter bij 1K | Stabiel 1K / 2K | Stabiel 4K / 8K |
| Thermische efficiëntie | Potentiële throttling | Goede thermische beheersing | Geoptimaliseerd voor hoge belasting |
| Batterijduur (draadloos) | Gemiddeld | Hoog | Geoptimaliseerd (met 8K compromis) |
Modelleeraantekening: Reproduceerbare parameters
Om de impact van MCU-knelpunten aan te tonen, hebben we een hypothetisch scenario gemodelleerd waarin een standaard 1.000Hz-configuratie wordt vergeleken met een geoptimaliseerde 8.000Hz-configuratie.
| Parameter | Waarde of bereik | Eenheid | Reden / Bron |
|---|---|---|---|
| Pollingfrequentie | 1000 - 8000 | Hz | Industrienorm bereik |
| MCU-kloksnelheid | 32 - 64 | MHz | Typische ARM Cortex-M specificaties |
| USB-pakketgrootte | 8 - 64 | Bytes | USB HID Klasse Definitie |
| Bewegingsynchronisatie Vertraging | 0.0625 - 0.5 | ms | Berekend (0,5 * interval) |
| CPU IRQ-belasting | ~1% - 15% | % Kern | Geschatte OS-overhead bij 8K |
Grensvoorwaarden:
- Dit model gaat uit van een directe USB 3.0-verbinding met de achterste I/O van het moederbord.
- Het voordeel van 8.000Hz wordt visueel alleen weergegeven op monitoren met verversingssnelheden van 240Hz of hoger.
- Resultaten kunnen variëren afhankelijk van achtergrondprocessen van het besturingssysteem en de kwaliteit van de USB-controller.
Uw Opstelling Optimaliseren
Voor gamers die de absolute minimale klikvertraging zoeken, worden de volgende stappen aanbevolen op basis van engineering best practices:
- Directe verbinding: Sluit muizen en toetsenborden met hoge pollingfrequentie altijd aan op de achterste I/O-poorten van het moederbord. Dit omzeilt de interne hubs in PC-behuizingen.
- DPI-scaling: Om de 8.000Hz-bandbreedte te benutten tijdens langzame bewegingen, gebruikt u een hogere DPI (bijv. 1600 DPI in plaats van 400 DPI). Bij 1600 DPI is slechts 5 IPS (inch per seconde) beweging nodig om voldoende datapakketten te genereren voor een 8K-stream.
- Firmware-updates: Fabrikanten brengen regelmatig firmware-updates uit om debounce-algoritmen en IRQ-afhandeling te optimaliseren. Controleer regelmatig de officiële ondersteuningspagina's.
- Debounce-afstemming: Als uw software dit toestaat, begin dan met een debounce-instelling van 2-5 ms. Test met snelle tappingspatronen; als u dubbelklikken ervaart, verhoog dan de waarde met stappen van 1 ms.
Laatste gedachten over verwerkingskracht
De MCU is niet langer een "verborgen" specificatie. Naarmate de pollingfrequenties blijven stijgen, wordt het vermogen van de controller om data deterministisch te verwerken de belangrijkste prestatiefactor. Terwijl de sensor de beweging vastlegt, bepaalt de MCU's vermogen om debounce-logica en hoge-frequentie pakketverwerking af te handelen of die beweging resulteert in een winnende zet of een gemiste kans.
Door prioriteit te geven aan apparaten met krachtige verwerkingscapaciteit en volwassen firmware, kunnen gamers ervoor zorgen dat ze het volledige voordeel halen uit moderne hogesnelheidssensoren zonder de beperkingen van verouderde controllerarchitectuur.
Disclaimer: Dit artikel is alleen bedoeld voor informatieve doeleinden. Prestatieverbeteringen door hoge pollingfrequenties zijn afhankelijk van de totale systeemconfiguratie, inclusief CPU, verversingssnelheid van de monitor en individuele menselijke reactietijden. Raadpleeg altijd de handleiding van uw apparaat voordat u firmware-updates uitvoert.
