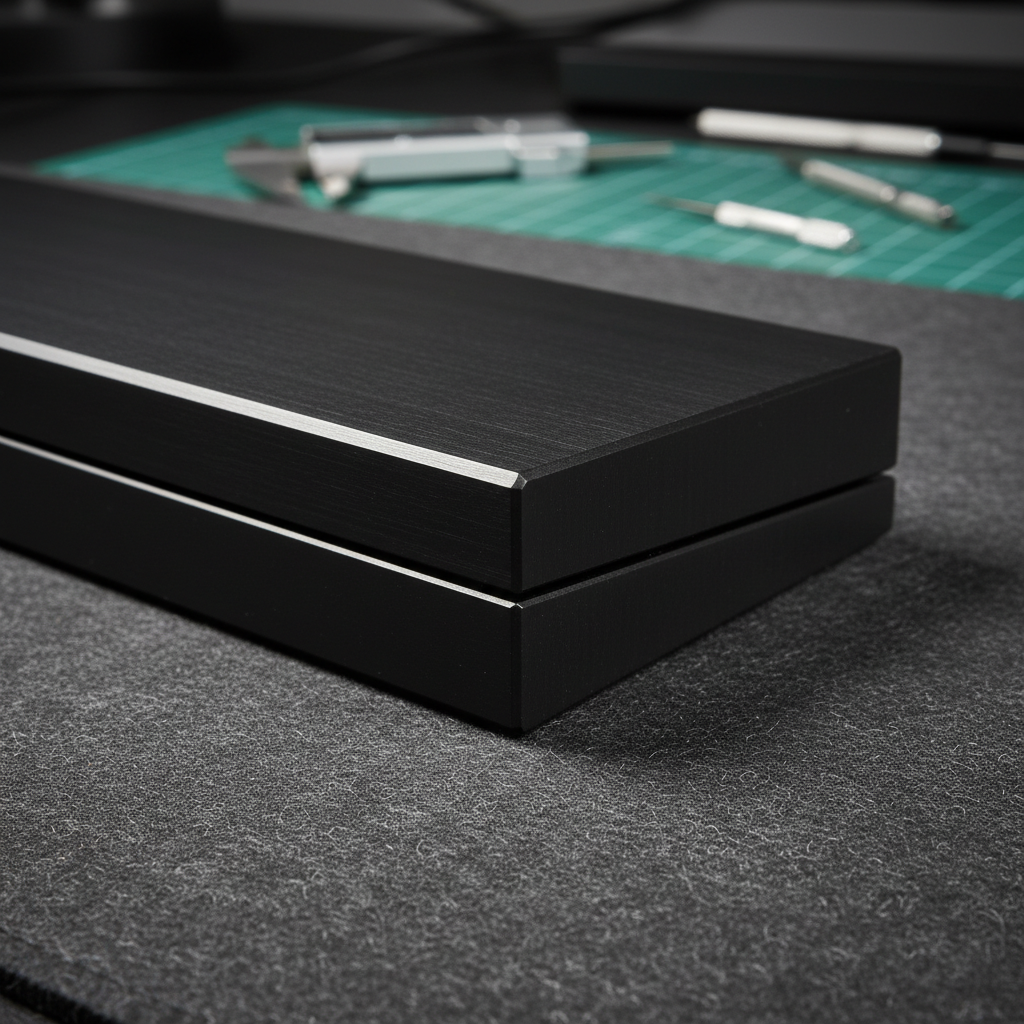

Naadconsistentie: het beoordelen van de passing in metalen behuizingen uit twee delen
In de wereld van premium mechanische toetsenborden is de "Specificatie-Geloofwaardigheidskloof" waar veel liefhebbers hun grootste frustratie vinden. Een merk kan beweren "volledig CNC-geconstrueerd aluminium" te gebruiken, maar de uitvoering in de praktijk—de manier waarop die twee helften van de behuizing daadwerkelijk samenkomen—vertelt vaak een ander verhaal.
Naadconsistentie is de stille indicator van productierijpheid. Wanneer we het hebben over "stapjes" of verkeerd uitgelijnde naden, bespreken we niet alleen een cosmetische imperfectie. We kijken naar de culminatie van CNC-calibratie, precisie van de opspanning en materiaalkunde. Voor de technisch onderlegde gamer is een verkeerd uitgelijnde behuizing een waarschuwingssignaal dat de interne engineering net zo over het hoofd is gezien als de externe passing.
De technische realiteit van CNC-toleranties
Om te begrijpen waarom naden falen, moeten we eerst vaststellen hoe een "goede" naad eruitziet vanuit een bewerkingsperspectief. Bij onze demontages en kwaliteitscontroles merken we vaak dat fabrikanten vertrouwen op generieke normen die niet helemaal voldoen aan de eisen van een hoogwaardig tactiel apparaat.
Volgens internationaal erkende normen zoals ISO 2768 staan algemene toleranties voor lineaire afmetingen in de "medium" klasse afwijkingen toe van ±0,2 mm tot ±0,5 mm voor onderdelen groter dan 6 mm. Hoewel dit acceptabel is voor industriële machines, is het veel te ruim voor een toetsenbordbehuizing waar de boven- en onderhelften als één samenhangend geheel moeten lijken.
Logica samenvatting: Onze beoordeling van "precisie" is gebaseerd op het verschil tussen industriële normen (ISO 2768) en de tastbare drempels van de menselijke hand. Hoewel een afwijking van ±0,2 mm "binnen specificatie" is voor veel fabrieken, is het voor de gebruiker wel voelbaar.
In de praktijk is een naadverschuiving—vaak een "stapje" genoemd—groter dan 0,1 mm meestal zowel visueel waarneembaar onder schuine belichting als voelbaar met een nagel. Als je een scherpe rand voelt waar de twee helften samenkomen, heeft de fabrikant waarschijnlijk geen rekening gehouden met de cumulatieve fout in hun bewerkings- en afwerkingsproces.
Interne positioneringskenmerken: verder dan schroefpalen
Een veelvoorkomende hoofdoorzaak van slechte passing die we op de reparatiewerkbank zien, is niet alleen het CNC-pad zelf, maar ook hoe de onderdelen op elkaar worden afgestemd. Veel metalen behuizingen in het budget- tot middensegment vertrouwen uitsluitend op schroefpalen voor uitlijning.
Dit is een fundamenteel ontwerpfout. Schroefpalen hebben van nature speling om de schroef in het schroefdraad te laten draaien. Als er geen gefreesde positioneringspennen of trapvormige randen (een "mannelijk-vrouwelijk" aansluitvlak) zijn, kunnen de behuizinghelften tijdens de assemblage verschuiven. Dit leidt tot een toetsenbord dat er aan de linkerkant perfect uitziet, maar aan de rechterkant een duidelijke verspringing vertoont.
Wanneer we een high-performance chassis evalueren, letten we op:
- Gefreesde positioneringspennen: Specifieke pilaren die in precies geboord gaten passen om de helften op hun plaats te vergrendelen voordat er een enkele schroef wordt aangedraaid.
- Trapvormige randen: Een rand rondom die ervoor zorgt dat de bovenste helft niet zijwaarts kan schuiven ten opzichte van de onderste helft.
- Consistentie van de bevestiging: Gereedschapsmarkeringen die perfect uitgelijnd zijn tussen de interne aansluitvlakken van beide helften. Als deze markeringen niet overeenkomen, duidt dit erop dat het onderdeel is verplaatst of dat de bevestiging niet is gekalibreerd tussen bewerkingen.
De anodisatie "valkuil": rekening houden met de coatingdikte
Een van de meest voorkomende "niet-zichtbare" fouten bij de productie van toetsenborden is het niet meenemen van afwerkingslagen in het initiële CAD-model. Een Type III hard-anodisatielaag kan 0,02 mm tot 0,04 mm aan elk oppervlak toevoegen.
Als een ontwerper een "perfecte pasvorm" maakt in het digitale model zonder speling, zullen de geanodiseerde helften tijdens de assemblage vastlopen. Als ze geforceerd worden samengevoegd, kan de coating ongelijkmatig samengedrukt worden, wat een oneffen naad veroorzaakt of zelfs de afwerking kan afbladderen. Premium fabrikanten compenseren hun CAD-afmetingen precies met de voorspelde dikte van de anodisatie om ervoor te zorgen dat het uiteindelijke, gecoate product aan de beoogde toleranties voldoet.
Prestaties: waarom pasvorm belangrijk is voor gamers
Hoewel het misschien een puur esthetische kwestie lijkt, heeft een slechte pasvorm van de behuizing meetbare gevolgen voor de gameprestaties en ergonomische gezondheid. Door onze scenario-modellering hebben we vastgesteld hoe een gebrek aan structurele integriteit kan leiden tot technische nadelen.
1. De ergonomische belastingfactor
Wanneer een behuizing niet goed uitgelijnd is, resulteert dit vaak in een ongelijkmatig typoppervlak. Voor een competitieve esports-professional die meer dan 4 uur per dag in intensieve sessies doorbrengt, is zelfs een lichte wiebel of een ongelijke polshoek gevaarlijk.
We hebben een scenario gemodelleerd voor een gamer met hoge APM met behulp van de Moore-Garg Strain Index (SI). Deze index kwantificeert het risico op aandoeningen van de distale bovenste extremiteiten op basis van intensiteit, duur en houding.
Modelleringsnotitie (Strain Index):
- Type: Deterministisch geparametriseerd model (Moore & Garg, 1995).
- Scenario: Competitieve gamebelasting met ongelijke polshouding.
- Grens: Dit is een risicoanalyse-instrument, geen medische diagnose.
| Parameter | Waarde | Redenering |
|---|---|---|
| Intensiteitsvermenigvuldiger | 2 | Krachtige toetsaanslagen in competitief spel |
| Duur Vermenigvuldiger | 2 | 2+ uur per sessie |
| APM Vermenigvuldiger | 4 | Acties per minuut (200-300 bereik) |
| Houdingsvermenigvuldiger | 3 | Ongelijk oppervlak door verkeerde uitlijning van de behuizing |
| Dagelijkse Duur | 2 | Meerdere sessies per dag |
| Eind SI Score | 192 | Categorie: Gevaarlijk |
Een SI-score van 192 ligt ver boven de gevaarlijke drempel. Voor gebruikers die prioriteit geven aan langdurige gezondheid, is het garanderen dat je apparatuur een perfect vlakke en stabiele basis biedt geen optie—het is een vereiste om repetitieve strain blessures (RSI) te voorkomen.
2. Schakelaarconsistentie en Hall Effect Precisie
Voor degenen die geavanceerde technologieën gebruiken zoals Hall Effect (HE) magnetische schakelaars, is de behuizingpassing nog kritischer. Hall Effect-schakelaars vertrouwen op nauwkeurige metingen van magnetische flux om activerings- en resetpunten te bepalen.
Als de behuizingshelften niet perfect uitgelijnd zijn, kan de PCB (Printed Circuit Board) onder een lichte hoek zitten of ongelijkmatige spanning ervaren. Dit kan variabiliteit introduceren in de effectieve resetafstand van de schakelaars. In onze modellering vergeleken we een standaard mechanische schakelaar met een Hall Effect Snelle Trigger-systeem onder de aanname van slechte behuizingpassing.
Logische Samenvatting: We hebben het latentievoordeel van Hall Effect-technologie gemodelleerd wanneer mechanische resetafstanden worden beïnvloed door inconsistentie in de behuizing (waardoor de effectieve reset toeneemt van 0,5mm naar 0,6mm).
| Metrisch | Mechanisch (Standaard) | Hall Effect (Snelle Trigger) |
|---|---|---|
| Reset Afstand | ~0,6mm | ~0,15mm |
| Debounce Tijd | ~5ms | 0ms (Magnetisch) |
| Totale Latentie Delta | Basislijn | ~8ms Voordeel |
Een voordeel van ~8ms per toetsaanslagcyclus is enorm in games zoals Valorant of Counter-Strike 2. Echter, als de behuizing zelf inconsistentie veroorzaakt in hoe de PCB gemonteerd is, kan dat voordeel worden uitgehold door fysieke variatie over het bord.
Hoe je de consistentie van naden beoordeelt: een praktische gids
Als je de kwaliteit van een metalen behuizing wilt beoordelen, heb je geen laboratorium nodig. Je kunt deze drie "werkplaats" vuistregels gebruiken om te bepalen of de fabrikant precisie of winst voorop stelde.
1. De Nageltest
Laat je nagel over de naad glijden waar de boven- en onderhelft samenkomen. Doe dit bij de hoeken en in het midden van elke zijde.
- Goed: Je nagel glijdt zonder haperen over de overgang.
- Fout: Je nagel stoot tegen een "trede" of scherpe rand. Dit wijst op een uitlijning van >0,1mm.
2. De 0,05mm Voelermaat Referentie
Liefhebbers gebruiken vaak een 0,05mm voelermaat als referentie voor een "goede" passing.
- De test: Probeer een 0,05mm meetplaatje in de naadopening te schuiven.
- Het resultaat: Als het met lichte weerstand schuift, zijn de toleranties acceptabel. Als het vrij schuift of als je licht door de opening kunt zien, zijn de toleranties te ruim, wat wijst op slechte CNC-calibratie of het ontbreken van interne registratiekenmerken.
3. De Interne "Gereedschapspassing"
Als je comfortabel bent met het demonteren van je apparaat, inspecteer dan de ruwe, niet-geanodiseerde interne aansluitvlakken. Let op de "wervel" markeringen die door de CNC-frees zijn achtergelaten.
- Goed: De markeringen op de bovenste helft sluiten perfect aan op de markeringen op de onderste helft. Dit bewijst dat de onderdelen in één bewerking of met een zeer nauwkeurige mastermal zijn bewerkt.
- Fout: De patronen zijn losgekoppeld of verschoven. Dit geeft aan dat de onderdelen afzonderlijk zijn bewerkt met weinig aandacht voor cumulatieve fouten.
Akoestische implicaties: Thock versus Clack
De kwaliteit van de naad bepaalt ook de akoestische signatuur van het toetsenbord. Een losse naad fungeert als een onbedoelde akoestische kamer. Volgens de Acoustical Society of America (ASA) wordt resonantie in vaste stoffen sterk bepaald door hoe energie wordt overgedragen tussen materiaallagen.
Als de twee helften van je behuizing niet perfect op elkaar aansluiten, wordt de vibratie-energie van het typen gevangen in de opening, wat een "hol" of "pingy" geluid veroorzaakt. Een strakke, consistente naad zorgt ervoor dat de behuizing als één massa functioneert, waardoor de fundamentele toon wordt verlaagd—een belangrijk onderdeel om het gewenste "thocky" geluidsprofiel te bereiken.
De geloofwaardigheidskloof dichten
Als je een merk hoort pronken met "CNC Precision," onthoud dan dat precisie een meting is, geen marketingbuzzwoord. Zoals we hebben gezien in de Global Gaming Peripherals Industry Whitepaper (2026), beweegt de industrie zich richting meer transparante productie-informatie.
Voor de waarde-georiënteerde gamer is het doel het punt te vinden waar de productiekosten samenkomen met het maximale functionele rendement. Je hebt geen medisch chassis nodig, maar je moet wel een bouw eisen die de fundamentele wetten van bewerking respecteert. Een consistente naad is het meest zichtbare bewijs dat een merk geeft om de details die je niet kunt zien.
Bijlage: Modelleringparameters & aannames
De gegevens over ergonomie en latentie in dit artikel zijn afgeleid van de volgende deterministische scenario modellen.
Model 1: Moore-Garg Strain Index (Gaming werkbelasting)
- Formule: SI = Intensiteit * Duur * Inspanningen * Houding * Snelheid * DuurPerDag.
- Invoerwaarden: Intensiteit (2), Duur (2), Inspanningen/min (4), Houding (3 - door oneffen oppervlak), Snelheid (2), Dagelijkse duur (2).
- Grens: Gaat uit van competitief spel met hoge APM. Resultaten kunnen lager zijn bij informeel kantoorgebruik.
Model 2: Hall Effect versus mechanische latentie
- Formule: t = d/v (Tijd = Afstand / Snelheid).
- Invoerwaarden: Vingerhefsnelheid (120mm/s), Mechanische reset (0,6mm), HE reset (0,15mm).
- Aannames: Constante snelheid; inclusief 5ms mechanische firmware debounce.
Disclaimer: Dit artikel is alleen bedoeld voor informatieve doeleinden en vormt geen professioneel medisch of ergonomisch advies. Als u aanhoudende pijn in uw pols of arm ervaart, raadpleeg dan een gekwalificeerde zorgprofessional. Voor verdere lectuur over bouwkwaliteit, zie onze gids over Toleranties meten: een gids voor naadconsistentie in toetsenborden.
