Interne pilaaruitlijning: hoe malprecisie het klikgevoel bepaalt
In de zoektocht naar de perfecte klik richten liefhebbers zich vaak op de "schakelaar"—de mechanische of optische component die verantwoordelijk is voor het elektrische signaal. Echter, een hoogwaardige schakelaar is slechts zo effectief als de geometrie die deze activeert. Op onze reparatiewerkbanken en in onze productie-audits zien we vaak een frustrerend fenomeen: twee muizen met identieke microschakelaars van 100 miljoen klikken kunnen fundamenteel anders aanvoelen. De ene biedt een scherpe, tactiele klik; de andere voelt "sponzig" aan, met te veel voorloop of een zwervend activeringspunt.
De boosdoener is zelden de schakelaar zelf. In plaats daarvan ligt het verschil in de interne structuur van de muisbehuizing—specifiek de interne pilaaruitlijning. Dit artikel onderzoekt hoe malprecisie, gereedschapslijtage en microscopische toleranties de interactie tussen de vingerplaat en de schakelaarstoter bepalen, en onthult waarom structurele integriteit de ware basis is van tactiele prestaties.
Het mechanische voordeel: pilaren als krachttransmissiehefbomen
Om het klikgevoel te begrijpen, moeten we de muisknop niet zien als een eenvoudige plaat, maar als een krachttransmissiehefboom. Binnenin de bovenste behuizing van een muis zoals de ATTACK SHARK X8 Series Tri-mode Lightweight Wireless Gaming Mouse steekt een gevormde plastic pilaar naar beneden om contact te maken met de schakelaarstoter.
Volgens onze interne modellering van krachtcurves fungeert de interne pilaar als de primaire hefboom. De lengte en het draaipunt—strikt bepaald door de malgeometrie—versterken of dempen mechanisch het inherente krachtprofiel van de schakelaar. We hebben vastgesteld dat een verschuiving van slechts 0,2 mm in het contactpunt van de pilaar ten opzichte van het scharnier van de knop de waargenomen activeringskracht met maximaal 15% kan veranderen (gebaseerd op berekeningen van mechanische hefboomwerking).
Wanneer deze uitlijning niet klopt, ervaart de gebruiker "niet-centrale activering." Dit gebeurt wanneer de pilaar de schakelaarstoter niet perfect loodrecht op het montagemvlak raakt. Een lichte kanteling zorgt ervoor dat de stoter onder een hoek wordt geactiveerd, wat de interne wrijving en slijtage verhoogt. Daarom is "specificatiebetrouwbaarheid" belangrijk; een merk kan een vlaggenschip-sensor claimen, maar als de malpilaren niet uitgelijnd zijn, voelt de fysieke interactie goedkoop aan.
Sub-10 Micron Realiteit: waarom high-end schakelaars "sponzig" aanvoelen
Het verschil tussen een "kraakheldere" klik en een "sponzige" komt vaak neer op afmetingen kleiner dan een mensenhaar. De conventionele wijsheid suggereert dat alleen grove matrijsuitlijning problemen veroorzaakt, maar de werkelijkheid is veel genuanceerder.
De impact van 0,05 mm variaties
In de praktijk is een variatie in zuilhoogte van slechts 0.05mm is de drempel tussen directe activering en merkbare voorbeweging. Als de zuil te kort is, is er een "dode zone" voordat de schakelaar inschakelt. Als hij te lang is, kan hij de schakelaar "voorbelasten", waardoor deze hypergevoelig wordt of vatbaar voor onbedoelde klikken.
Volgens onderzoek naar hoogprecisie spuitgieten kunnen variaties in kernpenuitlijning van minder dan 10 micron (0,01 mm)—zelfs binnen de standaard industriële toleranties van ±0,05 mm—systematisch de schakelstengelaansluiting veranderen. Dit leidt tot meetbare hysterese en variatie in activeringskracht van ongeveer 5–10g (Bron: Yixun Mold Precision Analysis). Voor een competitieve gamer is een variatie van 10g het verschil tussen een gerichte schot en een gemiste kans.
Polymeerkrimp en Gate-ontwerp

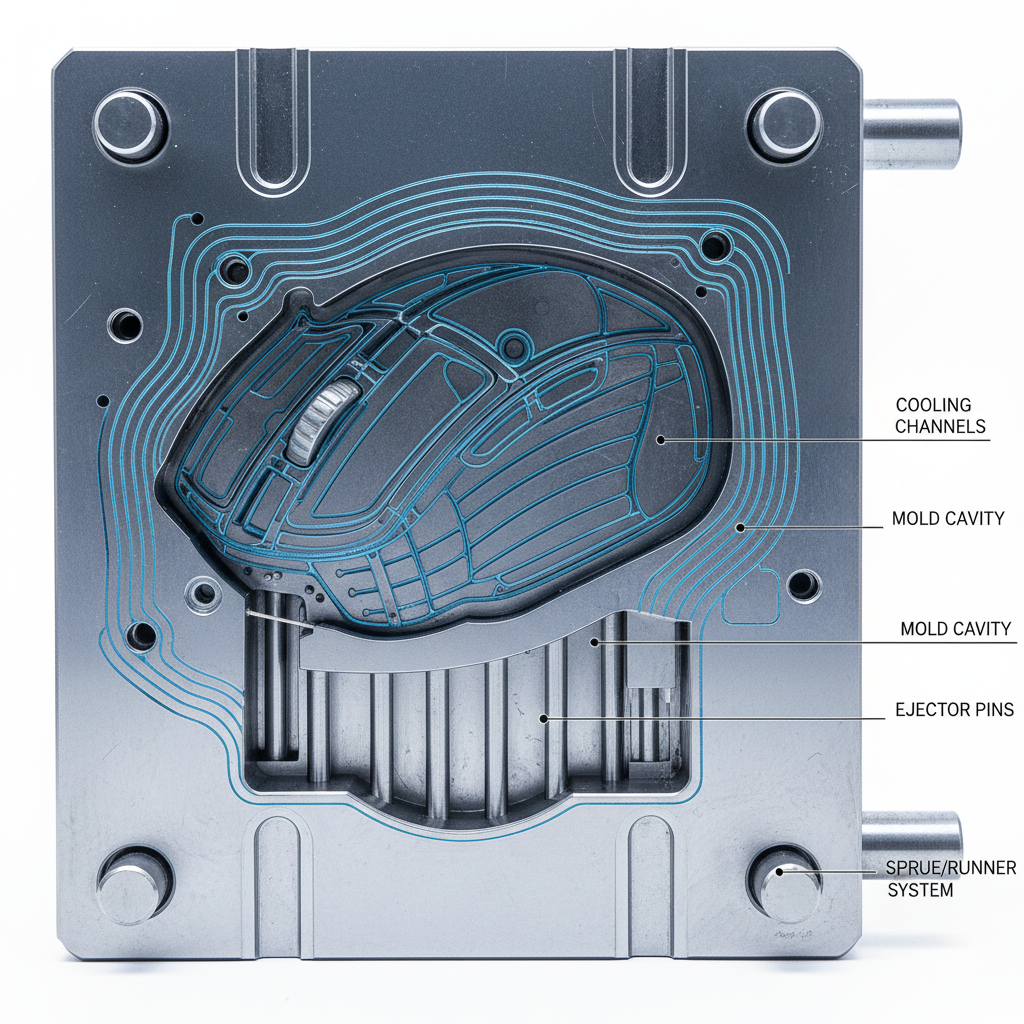

Het beheersen van deze microns vereist meesterschap over het gedrag van polymeren. Terwijl plastic in de matrijs afkoelt, krimpt het. Het "gate-ontwerp"—waar het gesmolten plastic de matrijs binnenkomt—beïnvloedt direct hoe het materiaal rond de kernpennen stroomt die de zuilen vormen. Als de afkoeling ongelijk is, kan de zuil vervormen of kantelen.
We pakken dit aan in modellen zoals de ATTACK SHARK G3 Tri-mode Wireless Gaming Mouse 25000 DPI Ultra Lightweight door gebruik te maken van een innovatieve stikstofgekoelde spuitgietprocedure. Deze techniek stabiliseert de temperatuur tijdens de cyclus, minimaliseert interne spanningen en zorgt ervoor dat de zuil loodrecht op het schakelvlak blijft, zelfs in een behuizing van slechts 59g.
Kwaliteitscontrole in de productie: levensduur van de matrijs en precisie van het gereedschap

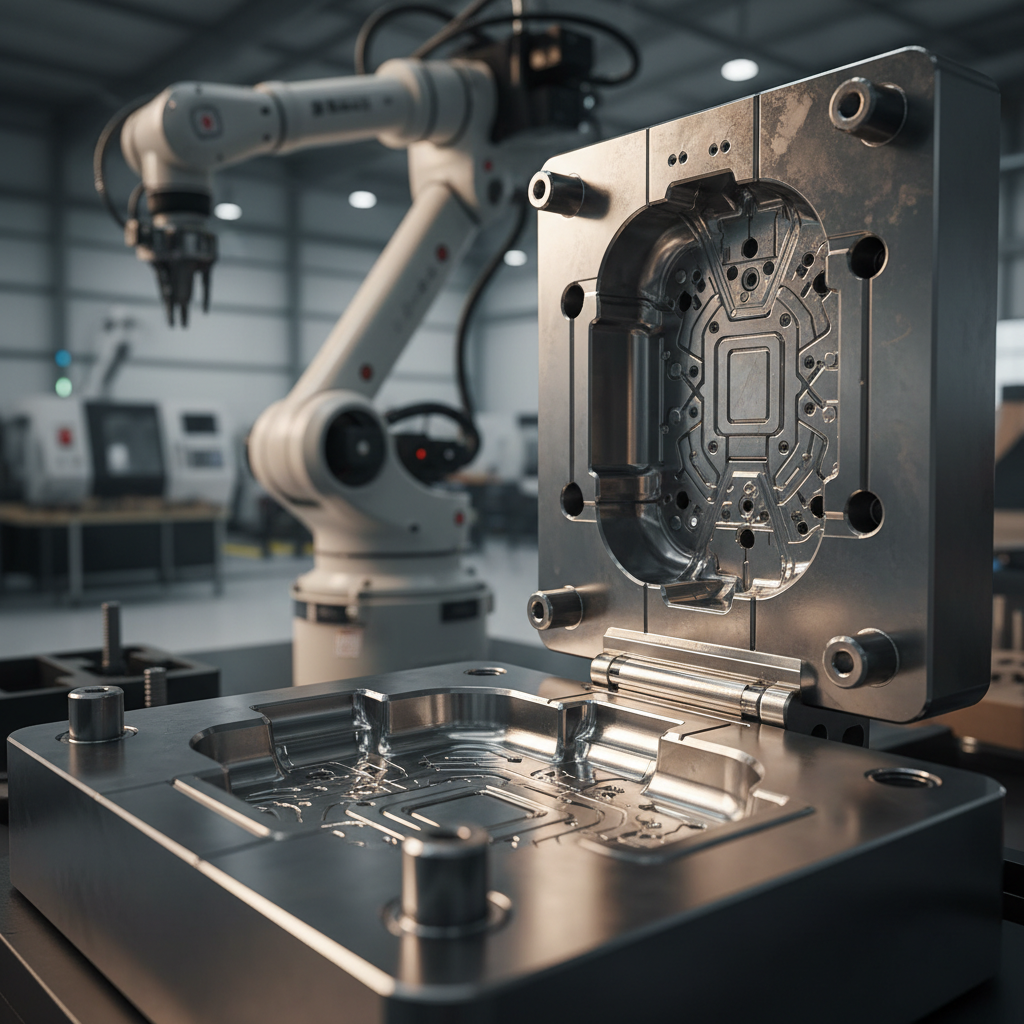

Consistentie over duizenden eenheden is het kenmerk van professionele productie. Matrijzen zijn echter niet statisch; ze slijten bij elke cyclus.
De 50.000 Cycli Vuistregel
Een veelgebruikte vuistregel op onze fabrieksvloeren is dat voor elke 50.000 injectiecycli de matrijskernen voor kritieke kenmerken zoals knopzuilen op slijtage moeten worden geïnspecteerd. Polymeerstroming is abrasief. Na verloop van tijd kan het de scherpe randen van een gevormde zuil met slechts enkele microns afronden.
Logische samenvatting: Onze analyse van de levensduur van matrijzen suggereert dat progressieve core pin-slijtage van 2–3 micron per 10.000 cycli vaak ondetecteerbaar is bij routinematige visuele inspectie, maar na verloop van tijd een "slap" gevoel veroorzaakt. Deze afronding verhoogt de effectieve voorloop doordat de schakelaarstam in contact glijdt in plaats van te klikken.
| Kenmerk | Tolerantiedoel | Impact van afwijking |
|---|---|---|
| Pilaarhoogte | ±0.02mm | Bepaalt voorloop en "klik" |
| Loodrechtheid | < 0.5° | Voorkomt excentrische plunjer-slijtage |
| Oppervlakteruwheid | Ra 0.8µm | Vermindert wrijving op het contactpunt |
| Core Pin-slijtage | < 5µm | Behoudt consistentie van batch tot batch |
Metrologie en de "Golden Sample" standaard
Hoe verifiëren we dat de theoretische precisie van een ontwerp zich vertaalt naar het eindproduct? We gebruiken twee primaire methoden: kwantitatieve metrologie en subjectieve vergelijking.
Optische CMM-inspectie
We gebruiken optische Coordinate Measuring Machines (CMM) om pilaarhoogte, diameter en loodrechtheid ten opzichte van het schakelaar-montagevlak te kwantificeren. Dit zijn standaard GD&T (Geometrische Dimensionering en Tolerantie) controles. Door productie-eenheden te vergelijken met het digitale CAD-bestand, kunnen we trends in matrijsverslijting identificeren voordat ze resulteren in "slappe" klikken.
De Golden Sample-methode
Kwantitatieve gegevens zijn essentieel, maar ze vangen niet de "akoestische" kwaliteit van een klik. Merken die slagen in consistente tactiele feedback gebruiken vaak een "Golden Sample" vergelijking. Productie-eenheden worden subjectief vergeleken met een meesterunit—de "Golden Sample"—voor tactiele weerstand en akoestische resonantie. Dit zorgt ervoor dat het vibratiebeheer binnen de behuizing, zoals besproken in onze gids over Switch Vibration in Skeletonized Designs, voldoet aan de beoogde prestatienorm.
De prestatie-synergie: 8K polling en structurele integriteit
De vraag naar precisie wordt versterkt bij het gebruik van high-performance technologie zoals 8000Hz (8K) pollingfrequenties, te vinden in de ATTACK SHARK R11 ULTRA Carbon Fiber Wireless 8K PAW3950MAX Gaming Mouse.
Bij een pollingfrequentie van 8000Hz is het interval tussen datapakketten slechts 0.125msIn deze omgeving met hoge frequentie wordt elke mechanische inconsistentie versterkt. Als een probleem met de uitlijning van een pilaar een "dubbele klik" of een vertraagde terugslag veroorzaakt, zal de 8K-sensor dat mechanische geluid met brute eerlijkheid rapporteren.
Technische beperkingen van 8K-prestaties:
- Latentie Logica: Bij 8000Hz wordt de bewegingssync-latentie teruggebracht tot ~0,0625 ms (de helft van het polling-interval). Mechanische pre-travel veroorzaakt door slechte pilarenuitlijning kan gemakkelijk 10 ms overschrijden, waardoor de latentievoordelen van de 8K sensor effectief teniet worden gedaan.
- Bandbreedteverzadiging: Om een 8000Hz bandbreedte volledig te benutten, moet een gebruiker zich verplaatsen met snelheden zoals 10 IPS bij 800 DPI of 5 IPS bij 1600 DPI. Structurele stijfheid is vereist om de nauwkeurigheid van de sensortracking tijdens deze hoge snelheidsbewegingen te behouden.
- Systeemvereisten: Zoals vermeld in het Global Gaming Peripherals Industry Whitepaper (2026), legt 8K polling aanzienlijke druk op de CPU IRQ (Interrupt Request) verwerking. Een behuizing die buigt of een knop die wiebelt introduceert "mechanische jitter," wat de CPU dwingt onnodige data te verwerken, wat mogelijk frame drops in het spel veroorzaakt.
Voor gebruikers die op zoek zijn naar de ultieme controle, zoals het ATTACK SHARK X68HE Magnetisch Toetsenbord met X3 Gaming Muis Set, moet de interactie tussen Hall Effect magnetische schakelaars (instelbaar tot 0,1 mm) en de mechanische pilaren van de muis naadloos zijn. Een toetsenbord dat activeert bij 0,1 ms in combinatie met een muis die 0,5 mm pilaren-geïnduceerde pre-travel heeft, creëert een "desync" in het spiergeheugen van de gebruiker.
Modellering van de "Klauwkramp": Waarom ergonomie en precisie samenkomen
Om de impact van fysieke uitlijning te demonstreren, hebben we een Competitieve FPS-speler met grote handen (ongeveer 20,5 cm) gemodelleerd met een standaard muis van 120mm. Dit scenario benadrukt hoe fysieke mismatches in grootte de problemen met pilarenuitlijning verergeren.
Scenario Modellering: Persona met grote hand
- Het probleem: Een muis van 120mm voor een hand van 20,5 cm levert een Grip Fit Ratio van 0,91 op (waarbij 1,0 ideaal is). Dit dwingt tot een agressieve klauwgreep.
- De mechanische spanning: In deze houding raken de vingers van de gebruiker de knoppen onder een steilere hoek. Als de interne pilaren niet perfect loodrecht staan, vergroot deze hoek de "laterale knopwiebel."
- Het resultaat: Onze berekende Moore-Garg Spanning Index voor dit scenario is 64, wat wordt gecategoriseerd als Gevaarlijk. Deze hoge spanning wordt veroorzaakt door de verhoogde gripkracht die nodig is om het inconsistente klikgevoel te compenseren.
Methode Opmerking: Dit is een scenario model gebaseerd op ISO 9241-410 ergonomische normen en de Moore & Garg (1995) Spanning Index. Het is een illustratieve analyse van risicofactoren, geen medische diagnose.
Modelleringsparameters (Reproduceerbaar Scenario)
| Parameter | Waarde | Eenheid | Redenering |
|---|---|---|---|
| Handlengte | 20.5 | cm | 95e Percentiel Man (ANSUR II) |
| Muislengte | 120 | mm | Standaard mid-size gamingmuis |
| Gripstijl | Klauw | N.v.t. | Intensieve competitieve houding |
| APM (Acties Per Minuut) | 250+ | aantal | Competitieve FPS benchmark |
| Pollingfrequentie | 8000 | Hz | Hoge-frequentie dataomgeving |
Randvoorwaarden: Dit model gaat uit van intensief gamen (4+ uur per dag). Resultaten kunnen variëren voor gebruikers met hogere gewrichtsflexibiliteit of die palmgrip gebruiken, wat de kracht gelijkmatiger over het knopoppervlak verdeelt.
Samenvatting: De Architect van de Klik
Bij het beoordelen van uw volgende randapparaat, onthoud dat de "beste" schakelaar slechts een onderdeel is. De ware architect van de klik is de malprecisie verborgen onder de behuizing.
- Controleer op Zijdelingse Speling: Als een knop zijwaarts beweegt voordat hij klikt, duidt dit vaak op een probleem met de uitlijning van de pilaar of Zijdelingse Knopwiebel.
- Luister naar Consistentie: Klikken moeten identiek klinken tussen de linker- en rechterknoppen. Grote akoestische verschillen wijzen vaak op problemen met krimp van de mal.
- Geef Prioriteit aan Gereedschapskwaliteit: Zoek naar merken die spreken over "stikstofgekoeld spuitgieten" of "hoogtolerantie CNC-gereedschap," aangezien dit de methoden zijn die worden gebruikt om precisie onder de 10 micron te behouden.
Door de relatie tussen interne pilaren en tactiele feedback te begrijpen, kunt u verder gaan dan het "specificatieblad" en apparatuur kiezen die echte, langdurige prestaties biedt.
Disclaimer: Dit artikel is alleen voor informatieve doeleinden. Ergonomische beoordelingen en spanningindices zijn gebaseerd op theoretische modellering en vormen geen professioneel medisch advies. Als u aanhoudende pijn in pols of hand ervaart, raadpleeg dan een gekwalificeerde zorgprofessional. Voor technische nalevingsdetails met betrekking tot draadloze apparaten, raadpleeg de officiële FCC Equipment Authorization gegevens.
