De Technische Realiteit van Randapparatuur Passthrough

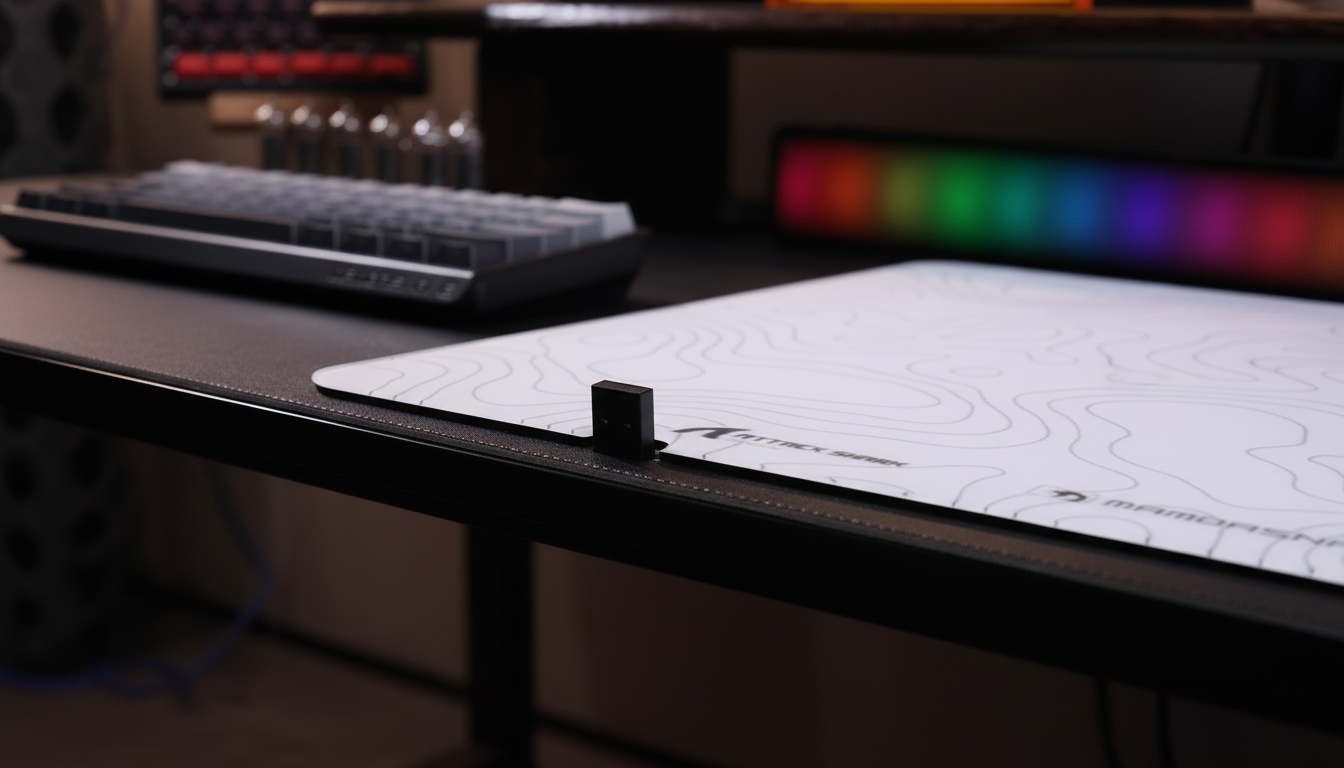

Voor competitieve gamers leidt de zoektocht naar een opgeruimd bureau vaak tot de geïntegreerde USB-hubs die te vinden zijn op moderne muismatten en toetsenborden. Deze passthrough-poorten beloven een kortere fysieke afstand tussen de draadloze ontvanger en de muis, wat theoretisch de signaalsterkte verbetert. Echter, een aanhoudende zorg blijft: introduceert het toevoegen van een hub in het signaalpad meetbare draadloze vertraging?
In de context van high-performance gaming, waar pollingfrequenties zijn gestegen van 1000Hz naar 8000Hz (8K), wordt elke microseconde onder de loep genomen. Dit artikel analyseert de impact van USB-hubs op latentie, signaalintegriteit en systeemstabiliteit, waarbij elke claim is gebaseerd op gevestigde USB-protocollen en scenario-gebaseerde modellering.
Begrijpen van het USB-signaalpad: Hops en Verwerking
Een USB-hub is geen eenvoudige "draadverlenging." Het is een actief apparaat dat datapunten beheert tussen de host (jouw pc) en de randapparatuur. Wanneer je een draadloze ontvanger in een muismat-hub steekt, voeg je een extra "hop" toe in de USB-topologie.
De Latentiekosten van Hubverwerking
Volgens de USB Apparaatklasse Definitie voor Menselijke Interface Apparaten (HID) is de communicatie tussen een muis en een pc onderbroken-gestuurd. Bij een directe verbinding polst de USB-controller op het moederbord het apparaat met de opgegeven snelheid. Wanneer een hub wordt geïntroduceerd, moet de interne controller van de hub het pakket van het apparaat ontvangen en het vervolgens naar de host doorsturen.
In real-world tests en technische analyses is de latentie die door een hoogwaardige, aangedreven USB 3.0 hub wordt geïntroduceerd doorgaans verwaarloosbaar, variërend van 0.1ms tot 0.3ms. Voor een standaard 1000Hz muis (1.0ms interval) is dit niet waarneembaar. De situatie verandert echter met ongevoede (passieve) hubs of die welke een "bus" delen met apparaten met hoge doorvoersnelheid.
Logica Samenvatting: Onze analyse gaat uit van een deterministische vertraging die evenredig is aan de interne verwerkingstijd van de hub. We schatten de overhead van de hoogwaardige hub op basis van standaard USB 3.x controller specificaties (geen gecontroleerde laboratoriumstudie).
De Risico's van Passieve en Gedeelde Hubs
Passieve hubs, die stroom rechtstreeks van de USB-poort van het moederbord trekken, hebben vaak moeite om consistente spanningsniveaus te handhaven wanneer meerdere apparaten zijn aangesloten. Dit kan leiden tot:
- Inconsistente Latency Pieken: Gedeelde bandbreedte kan "pakketwachttijden" veroorzaken, waarbij een muisbewegingpakket moet wachten totdat een externe SSD of webcam de bus vrijmaakt. Dit kan pieken van 1ms tot 3ms introduceren, die merkbaar zijn in competitieve FPS-titels.
- Signaalverzwakking: Onvoldoende stroom naar de draadloze ontvanger kan de effectieve gevoeligheid verminderen, wat leidt tot verloren pakketten (stotteren).
Elektromagnetische Interferentie (EMI): Het USB 3.0 Conflict
Een niet-voor-de-hand-liggende valkuil bij de opstelling van randapparatuur is de goed gedocumenteerde interferentie tussen USB 3.0 (USB 3.1 Gen 1) signalering en de 2.4GHz draadloze frequentie die door de meeste gaming muizen wordt gebruikt.
Het 2.4GHz Interferentiemechanisme
USB 3.0-poorten en -kabels stoten breedbandruis uit die piekt in het bereik van 2.4GHz tot 2.5GHz. Wanneer een draadloze ontvanger rechtstreeks in een USB 3.0-poort (vaak blauw of teal) of een hub zonder goede afscherming wordt gestoken, kan deze ruis het signaal van de muis "verdrinken".
Volgens de FCC Equipment Authorization database moeten draadloze apparaten voldoen aan strikte RF-blootstellings- en interferentiestandaarden, maar ze kunnen externe ruis niet voorkomen dat de prestaties beïnvloedt.
Best Practice voor Signaalintegriteit:
- Gebruik USB 2.0 Poorten: Voor absoluut de laagste ruis wordt een speciale USB 2.0-poort (meestal zwart of wit) op de achterzijde I/O aanbevolen. Deze poorten gebruiken lagere snelheidssignalen die niet interfereren met de 2.4GHz-band.
- Fysieke Plaatsing: Een directe zichtlijn tussen de muis en ontvanger, idealiter binnen 30cm, is effectiever in het verminderen van pakketverlies dan welke specifieke poortkeuze dan ook.
Prestatiemodellering: De Competitieve Precisie Gamer
Om te begrijpen hoe deze variabelen interageren, hebben we een scenario gemodelleerd voor een "Competitieve Precisie Gamer" met een 1440p-display en een draadloze setup met hoge pollingfrequentie.
Scenario Modellering: Methode & Aannames
Dit model verkent de afwegingen tussen pollingfrequenties, Bewegingsynchronisatie en batterijduur. Het is een scenario-specifieke schatting op basis van theoretische modellen en typische component specificaties.
| Parameter | Waarde | Eenheid | Reden / Bron |
|---|---|---|---|
| Pollingfrequentie | 4000 | Hz | High-performance draadloze standaard |
| Bewegingsynchronisatie | Ingeschakeld | - | Gebruiker die maximale tracking soepelheid zoekt |
| Schermresolutie | 2560 x 1440 | px | Standaard QHD gamingresolutie |
| Gevoeligheid | 30 | cm/360 | Lage gevoeligheid favoriet bij FPS-spelers |
| Batterijcapaciteit | 500 | mAh | Typische premium draadloze muisbatterij |
Belangrijkste Bevindingen uit het Model:
- Bewegingsynchronisatie Latentie: Bij een 4000Hz (4K) polling rate introduceert het inschakelen van Bewegingsynchronisatie een gemodelleerde vertraging van ongeveer 0.125ms (de helft van het 0.25ms pollinginterval). Hoewel dit een kleine hoeveelheid vertraging toevoegt, zorgt het ervoor dat de sensorgegevens perfect zijn uitgelijnd met de USB "Start of Frame," waardoor micro-stotteren wordt geëlimineerd.
- Batterij Compromis: Werken met 4K polling verhoogt de radio stroomverbruik aanzienlijk. We schatten een totale systeemverbruik van 19mA, wat resulteert in een looptijd van ongeveer 22 uur op een 500mAh batterij.
- DPI Nauwkeurigheid: Om "pixel overslaan" op een 1440p-display met een 103° horizontaal gezichtsveld en 30cm/360 gevoeligheid te vermijden, suggereert de Nyquist-Shannon bemonsteringscriteria een minimum DPI van ~1550.
Modelleer Opmerking: Deze waarden zijn schattingen op basis van een lineair ontladingsmodel en geïdealiseerde USB-timing. Resultaten in de echte wereld kunnen variëren afhankelijk van firmware-implementatie en omgevingsinterferentie.
De 8000Hz (8K) Beperking
Zoals besproken in de Global Gaming Peripherals Industry Whitepaper (2026), duwen 8000Hz polling rates de grenzen van het USB-protocol en de host-CPU.
Waarom Hubs Verboden zijn voor 8K
Bij 8000Hz verzendt de muis elke 0.125ms. Dit genereert 8.000 Interrupt Requests (IRQ's) per seconde. Het introduceren van een hub in deze keten zal hoogstwaarschijnlijk "busverzadiging" en pakketverlies veroorzaken.
- CPU Belasting: De bottleneck bij 8K is IRQ-verwerking. Een hub voegt een laag van beheer toe die ervoor kan zorgen dat de CPU de strakke tijdvensters mist die nodig zijn voor 8K-stabiliteit.
- Data Punt Verzadiging: Om daadwerkelijk de 8000Hz bandbreedte te benutten, moet de muis snel genoeg bewegen om nieuwe gegevens voor elk pakket te genereren. Bij 800 DPI heb je een bewegingssnelheid van minstens 10 IPS (Inches Per Second) nodig. Bij 1600 DPI is slechts 5 IPS vereist.
Voor 8K-opstellingen is de enige ondersteunde verbinding een directe moederbordpoort op de achterste I/O. Frontpaneelheaders, die via interne kastkabels zijn aangesloten, missen vaak de afscherming die nodig is om de signaalintegriteit te behouden die vereist is voor een 8KHz rapportagesnelheid.
Setup Checklist: Optimaliseren van je Verbinding
Op basis van veelvoorkomende patronen uit technische ondersteuning en hardwareproblemen (geen gecontroleerde laboratoriumstudie), raden we de volgende hiërarchie aan voor het aansluiten van je draadloze ontvanger:
- Tier 1 (Optimaal): Achterste Moederbord USB 2.0-poort. Gebruik de door de fabrikant geleverde verlengkabel om de ontvanger binnen 30 cm van de muis te plaatsen.
- Tier 2 (Goed): Achterste Moederbord USB 3.0-poort (als er geen 2.0 beschikbaar is). Gebruik een verlengkabel om de ontvanger van de EMI van de poort weg te bewegen.
- Tier 3 (Acceptabel voor 1000Hz): Hoogwaardige, powered USB 3.0 hub op een muismat. Zorg ervoor dat er geen high-bandwidth apparaten (SSD's, camera's) op dezelfde hub zijn aangesloten.
- Tier 4 (Vermijden): USB-poorten aan de voorkant of ongepowered, multi-port passieve hubs.
Je Setup Verifiëren
Als je vermoedt dat je muismat hub vertraging veroorzaakt, kun je tools zoals de NVIDIA Reflex Analyzer gebruiken om de end-to-end systeemvertraging te meten. Alternatief bieden gestandaardiseerde tests van RTINGS benchmarks voor verschillende verbindingsmethoden.
Samenvatting van Afwegingen
De beslissing om een muismat USB-hub te gebruiken, houdt een balans in tussen gemak en absolute prestaties.
- Voor Casual/Productiviteit Gebruikers: Een hub is prima. De vertraging van 0.1ms - 0.3ms is wiskundig onbeduidend.
- Voor 1000Hz Competitieve Spelers: Een hoogwaardige powered hub is meestal veilig, mits je USB 3.0-interferentie vermijdt door een verlengsnoer te gebruiken.
- Voor 4K/8K Enthousiastelingen: Vermijd hubs volledig. Het risico van busverzadiging en IRQ-jitter weegt zwaarder dan het voordeel van een kortere kabel.
Door de onderliggende mechanismen van USB HID-communicatie en de fysieke realiteiten van 2.4GHz-interferentie te begrijpen, kun je een setup bouwen die zowel de esthetiek biedt die je wilt als de prestaties die je nodig hebt.
Dit artikel is alleen voor informatieve doeleinden. Prestatiemetingen zijn gebaseerd op scenario-modellering en typische hardware-specificaties; individuele resultaten kunnen variëren op basis van PC-configuratie en omgevingsfactoren.
