Draadloze Windows: het ontwerpen van signaalpaden in CNC metalen behuizingen

Wireless Windows: Engineering Signal Paths in CNC Metal Cases

Behandelt het Faraday-kooi-effect, de 5 mm antenneregel, 2,4 GHz signaalverzwakking en de technische eisen van 8 kHz polling in metalen randapparatuur.

Delen

De Faraday-uitdaging: waarom metalen behuizingen draadloze signalen belemmeren

In de zoektocht naar structurele stijfheid en premium esthetiek is computer numerical control (CNC) aluminium de gouden standaard geworden voor high-performance randapparatuurbehuizingen. Aluminium is echter een zeer geleidend materiaal, wat een fysisch fenomeen creëert dat bekend staat als een Faraday-kooi. Wanneer een draadloze antenne in een solide metalen doos wordt geplaatst, blokkeert de behuizing effectief elektromagnetische straling, waardoor de 2,4 GHz- of Bluetooth-signalen de ontvanger niet bereiken.

Voor liefhebbers creëert dit een technisch paradox: de wens voor een "thocky", zware metalen behuizing botst vaak met de noodzaak van de bijna directe 1 ms reactietijd die vereist is voor competitief gamen. Om deze kloof te overbruggen, moeten ingenieurs de metalen behuizing niet als een solide barrière zien, maar als een complex RF (Radiofrequentie) milieu dat precieze "ramen" of openingen nodig heeft om signaalpropagatie mogelijk te maken.

Volgens de FCC OET Knowledge Database (KDB) is het behouden van signaalintegriteit terwijl aan strenge emissienormen wordt voldaan een belangrijke uitdaging voor draadloze apparaten in metalen behuizingen. Het succesvol integreren van deze functies vereist een diepgaand begrip van golfgeleiderfysica, materiaalkunde en heuristieken voor antenneplaatsing.

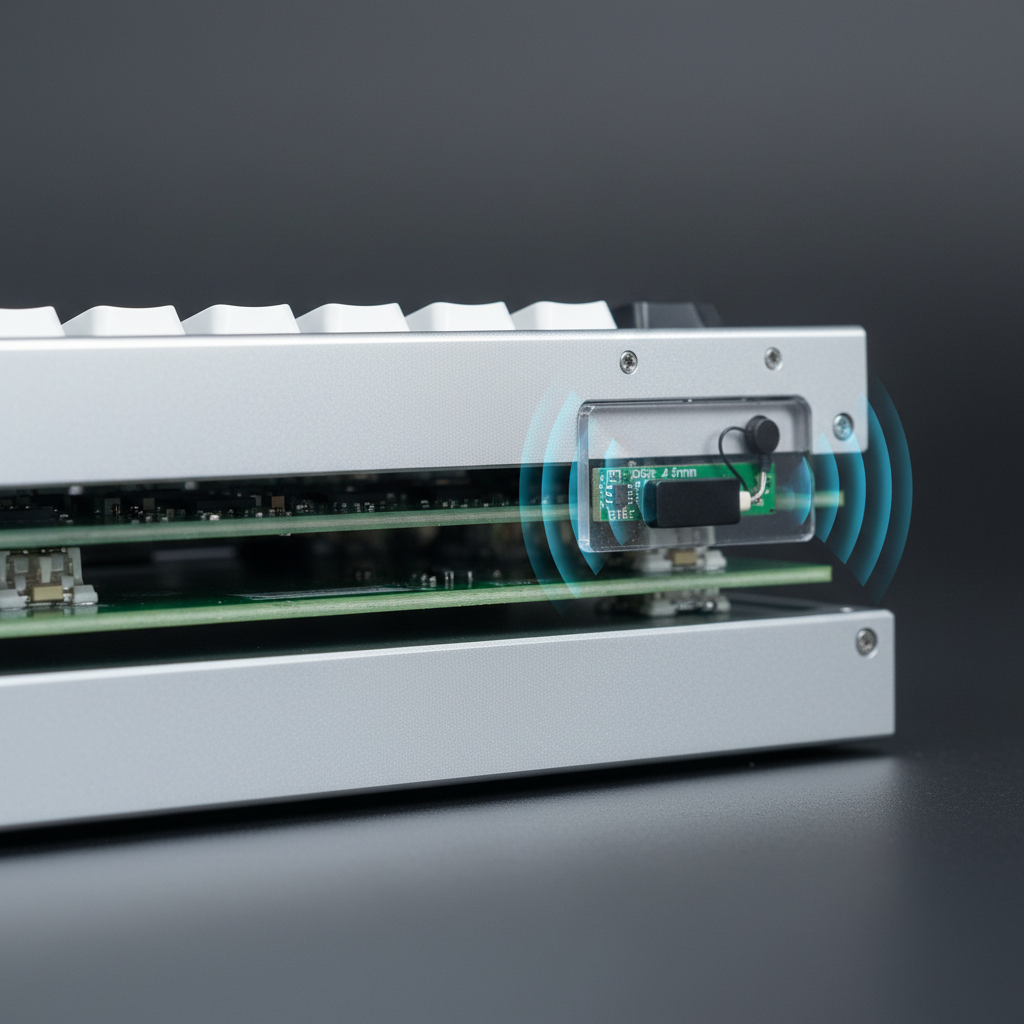

Een technische doorsnede van een CNC aluminium toetsenbordbehuizing, met de interne antenneplaatsing ten opzichte van een polycarbonaat RF-raam, met zichtbare signaalgolfpatronen.

Het ontwerpen van het draadloze raam: ontwerp van de opening en materiaalkeuze

De meest effectieve oplossing om connectiviteit in een metalen behuizing te behouden is de integratie van een RF-transparant "raam". Dit is meestal een CNC-gefreesde uitsparing in het aluminium frame, opgevuld met een diëlektrisch materiaal zoals plastic of glas. Een opening is echter geen simpel gat; in een 3D CNC-behuizing fungeert het als een golfgeleider-gekoppelde holte.

Diëlektrische belasting en verzwakking

Het materiaal dat voor het raam wordt gebruikt, heeft een grote invloed op het signaal. Elk materiaal heeft een diëlektrische constante ($\varepsilon_r$), die de snelheid en golflengte van de radiogolven die erdoorheen gaan beïnvloedt. Veelgebruikte keuzes zijn polycarbonaat ($\varepsilon_r \approx 2.9$) en ABS ($\varepsilon_r \approx 2.4-4.1$).

Een belangrijke vuistregel in de techniek is om de dikte van het raam onder de 2 mm te houden. Onderzoek naar Diversity Performance en Antenneplaatsing geeft aan dat transparant polycarbonaat dikker dan 3 mm 2,4 GHz-signalen meer kan verzwakken dan verwacht, waardoor de resonantiefrequentie van de antenne verschuift en een neerwaartse frequentieverschuiving van 3-5% kan optreden.

Modelnotitie: Demping van draadloos venster

Parameter Typische Waarde Eenheid Redenering
Venstermateriaal Polycarbonaat N.v.t. Hoge slagvastheid en RF-transparantie
Materiaal Dikte 1.5 - 2.0 mm Balans tussen structurele integriteit en minimale verliezen
Diëlektrische Constante ($\varepsilon_r$) 2.9 Verhouding Standaard voor pc; beïnvloedt resonantiefrequentie
Frequentieverschuiving 3 - 5 % Geschatte verschuiving door diëlektrische belasting
Doelband 2.4 - 2.48 GHz Standaard ISM-band voor gaming randapparatuur

Dit model gaat uit van een standaard 2,4GHz dipoolantenne-opstelling. Resultaten in de praktijk kunnen variëren afhankelijk van de exacte materiaalszuiverheid en interne holtegeometrie.

Het Risico van Parasitaire Antennes

Een veelvoorkomende valkuil in de productie betreft het CNC-bewerkingsproces zelf. Als de randen van de metalen uitsparing niet perfect glad zijn, kunnen microscopisch kleine geleidende bramen achterblijven. Deze bramen kunnen fungeren als parasitaire antennes, RF-energie koppelen en in onvoorspelbare patronen heruitzenden. Dit kan de afschermingseffectiviteit met 10-20 dB verminderen. Om dit te beperken, gebruiken premium builds vaak elektropolijsten of micro-schuurstralen om een schone RF-uitgangsweg te garanderen.

Antenneplaatsing en PCB "Keep-Out" Zones

De fysieke locatie van de antennemodule ten opzichte van het metalen chassis en het plastic venster is het meest voorkomende faalpunt bij draadloze metalen toetsenborden. Signaalsterkte gaat niet alleen over het hebben van een gat in de behuizing; het gaat om de "zichtlijn" tussen de antenne en de externe omgeving.

De 5mm Regel

Empirische analyse uit technische probleemoplossing toont aan dat het plaatsen van de antennemodule minder dan 5mm van het binnenoppervlak van het plastic venster meestal een verbetering van 3-5dB in signaalsterkte oplevert. Als de antenne te diep in de metalen behuizing zit, kunnen interne resonanties versterkingsvariaties van meer dan 15dB veroorzaken, wat leidt tot "dode zones" waar de verbinding wegvalt ondanks dat de gebruiker dicht bij de ontvanger is.

PCB Aarding en Interferentie

Op het PCB-niveau moeten ingenieurs een "keep-out" gebied definiëren. Dit is een gedeelte van de printplaat waar geen koperen aardvlakken, sporen of componenten aanwezig zijn. Aardvlakken zijn essentieel voor elektrische stabiliteit, maar als ze te dicht bij de antenne liggen, fungeren ze als een afvoer voor RF-energie, wat het zendbereik sterk beperkt. Voor tri-mode apparaten die Bluetooth bevatten — dat gevoeliger is voor interferentie dan 2,4GHz — is vaak een groter keep-out gebied of een aparte secundaire antenneplaatsing nodig om een stabiele verbinding te behouden.

Volgens de Bluetooth SIG Launch Studio is een correcte implementatie van deze antenne-indelingen essentieel om kwalificatie te behalen en interoperabiliteit tussen verschillende hostapparaten te waarborgen.

De 8000Hz (8K) Polling Rate: Draadloze Fysica en Systeemlimieten

Naarmate de industrie zich beweegt naar 8000Hz pollingfrequenties om ultra-lage latentie te bereiken, nemen de technische uitdagingen in metalen behuizingen toe. Hoge pollingfrequenties vereisen enorme hoeveelheden data die met extreme precisie moeten worden verzonden, waardoor er bijna geen ruimte is voor pakketverlies of signaaljitter.

De wiskunde van 8K-latentie

Om de inzet te begrijpen, moeten we naar de timingintervallen kijken:

  • 1000Hz: 1,0ms interval.
  • 4000Hz: 0,25ms interval.
  • 8000Hz: 0,125ms interval.

Bij 8000Hz moet het systeem elke 0,125ms een interrupt verwerken. Als de metalen behuizing zelfs een kleine signaaldemping veroorzaakt, kan het resulterende pakketverlies leiden tot "stotteren" dat visueel waarneembaar is op monitoren met een hoge verversingssnelheid (240Hz+). Bovendien moeten functies zoals Motion Sync worden herijkt; bij 8K is de deterministische vertraging toegevoegd door Motion Sync ongeveer 0,0625ms, wat verwaarloosbaar is vergeleken met de ~0,5ms vertraging bij 1000Hz.

Sensorverzadiging en beweging

Om een 8000Hz bandbreedte volledig te benutten, moet de muissensor voldoende datapunten genereren. Dit wordt bepaald door de formule: Pakketten = Bewegingssnelheid (IPS) × DPI. Bijvoorbeeld, om de 8K bandbreedte bij 800 DPI te verzadigen, moet een gebruiker minstens 10 IPS bewegen. Bij 1600 DPI daalt de vereiste snelheid echter tot 5 IPS. In een metalen afgeschermde omgeving vereist het handhaven van deze datastroom een antenneopstelling met hoge versterking om te garanderen dat er geen pakketten verloren gaan tijdens micro-aanpassingen.

CPU- en USB-topologiebeperkingen

De bottleneck voor 8K draadloze prestaties is vaak de IRQ (Interrupt Request) verwerking van de hostcomputer. 8000Hz polling legt een aanzienlijke belasting op een enkele CPU-kern. Voor optimale prestaties moeten draadloze ontvangers worden aangesloten op Directe Moederbordpoorten (Achter I/O). Het gebruik van USB-hubs of frontpanel headers introduceert gedeelde bandbreedte en mogelijke interferentie, wat, gecombineerd met de demping van een metalen toetsenbordbehuizing, kan leiden tot latentievariaties die de ±0,5ms stabiliteitsdrempel overschrijden.

Voor een diepere duik in deze normen, zie de Global Gaming Peripherals Industry Whitepaper (2026).

Wereldwijde naleving en veiligheidsnormen

Het integreren van draadloze technologie in metalen behuizingen is niet alleen een prestatie-uitdaging; het is ook een regelgevende uitdaging. Fabrikanten moeten ervoor zorgen dat hun apparaten voldoen aan wereldwijde normen voor RF-blootstelling en elektromagnetische compatibiliteit (EMC).

Regelgevende kaders

  • FCC (VS): Apparaten moeten voldoen aan Deel 15 van de FCC-regels. De metalen behuizing fungeert als een schild, wat kan helpen om ongewenste emissietests te doorstaan, maar maakt het testen van de intentional radiator (antenne) complexer.
  • RED (Europese Unie): De Radio Equipment Directive (2014/53/EU) vereist rigoureuze tests van de ontvangerprestaties en efficiënt gebruik van het radiospectrum.
  • ISED (Canada): Net als de FCC houdt de ISED Canada Radio Equipment List (REL) gecertificeerde apparaten bij om te garanderen dat ze geen storing veroorzaken bij andere gelicentieerde diensten.

Batterijveiligheid in CNC-behuizingen

Omdat CNC metalen behuizingen stijf en niet flexibel zijn, is batterijveiligheid van het grootste belang. Als een lithium-ionbatterij opzwelt in een solide aluminium behuizing, kan het gebrek aan uitzetruimte leiden tot structurele schade of een thermisch incident. Hoogwaardige bouw voldoet aan UNECE UN 38.3 voor batterijtransportveiligheid en gebruikt interne beugels om te voorkomen dat de batterij scherpe CNC-bewerkte randen raakt.

Het optimaliseren van de draadloze metalen ervaring

Voor de prestatiegerichte liefhebber vertegenwoordigt een CNC metalen toetsenbord het toppunt van bouwkwaliteit. Door het begrip van de techniek achter "Wireless Windows" kunnen gebruikers weloverwogen beslissingen nemen en verbindingsproblemen effectief oplossen.

Belangrijkste punten voor maximale stabiliteit:

  1. LoS (Line of Sight): Zorg dat de draadloze ontvanger binnen 10 meter is en een vrije zichtlijn heeft naar het RF-venster van het toetsenbord.
  2. USB-plaatsing: Gebruik altijd de USB-poorten aan de achterkant van het moederbord voor ontvangers met hoge polling (4K/8K) om IRQ-conflicten te voorkomen.
  3. Firmware-updates: Fabrikanten brengen vaak firmware-updates uit om de antennewinst af te stemmen of slaaptimers aan te passen, wat de stabiliteit in omgevingen met veel storing aanzienlijk kan verbeteren.
  4. Vermijd Dikke Barrières: Het plaatsen van een metalen toetsenbord achter een monitor of in een bureaulade versterkt het Faraday-kooi-effect.

Door het metalen chassis te behandelen als een geïntegreerd onderdeel van het RF-systeem in plaats van een obstakel, kunnen ingenieurs de tactiele perfectie van CNC-aluminium leveren zonder in te leveren op de vrijheid van draadloze prestaties.


Disclaimer: Dit artikel is alleen bedoeld voor informatieve doeleinden. Het wijzigen van de interne structuur of antenneplaatsing van een draadloos apparaat kan uw garantie ongeldig maken en mogelijk lokale RF-regelgeving overtreden. Raadpleeg altijd de fabrikant voordat u interne aanpassingen uitvoert.
